一台卫星单机在桌面上工作正常，装进整星以后，却可能出现供电电压偏低、温度遥测跳动、总线偶发误码，或者射频链路损耗超出预期。排查到最后，问题未必在单机内部，也可能出在连接它的那段电缆上。
对电气工程师来说，电缆很容易被当成一条透明通道：电流从这头进去，信号从那头出来。真实的电缆却同时具有电阻、电感、电容、热阻、质量和机械刚度；它还要经历真空、温度循环、振动、辐射以及装配弯折。传输对象一变，选型逻辑也会跟着变。
卫星电缆应先按传输任务和安装环境分类，再确定导体、绝缘、绞合、屏蔽、护套与端接方式。所谓质量等级，主要回答产品按什么规范制造、鉴定、检验和追溯；它不能替代压降、阻抗、屏蔽、弯曲和空间环境分析。
一、先分清导线、电缆和电缆网
一根导线，最基本的结构是金属导体加绝缘层。几根绝缘导线按一定节距绞合，或者再增加屏蔽、填充和外护套，通常就形成了电缆。把电线电缆、连接器、分支、标识、防护套管和固定件按整星接口关系加工在一起，才是工程上所说的电缆网或线束。
这三个层级对应不同的质量问题。导线产品关注导体、绝缘和成品性能；电缆还要关注阻抗、串扰、屏蔽和组合结构；电缆网则增加了剥线、压接、焊接、屏蔽端接、绑扎、走向和连接器防松。即使每一卷线都合格，装配不当的电缆网仍然可能出现断股、虚接、绝缘损伤或电磁兼容问题。
二、传什么，决定了该选什么线
电缆选型的第一问，不是“要不要宇航级”，而是“这条线究竟传什么”。一条给加热器供电的线路和一条传输微弱温度信号的线路，即使电压接近，首要矛盾也完全不同。

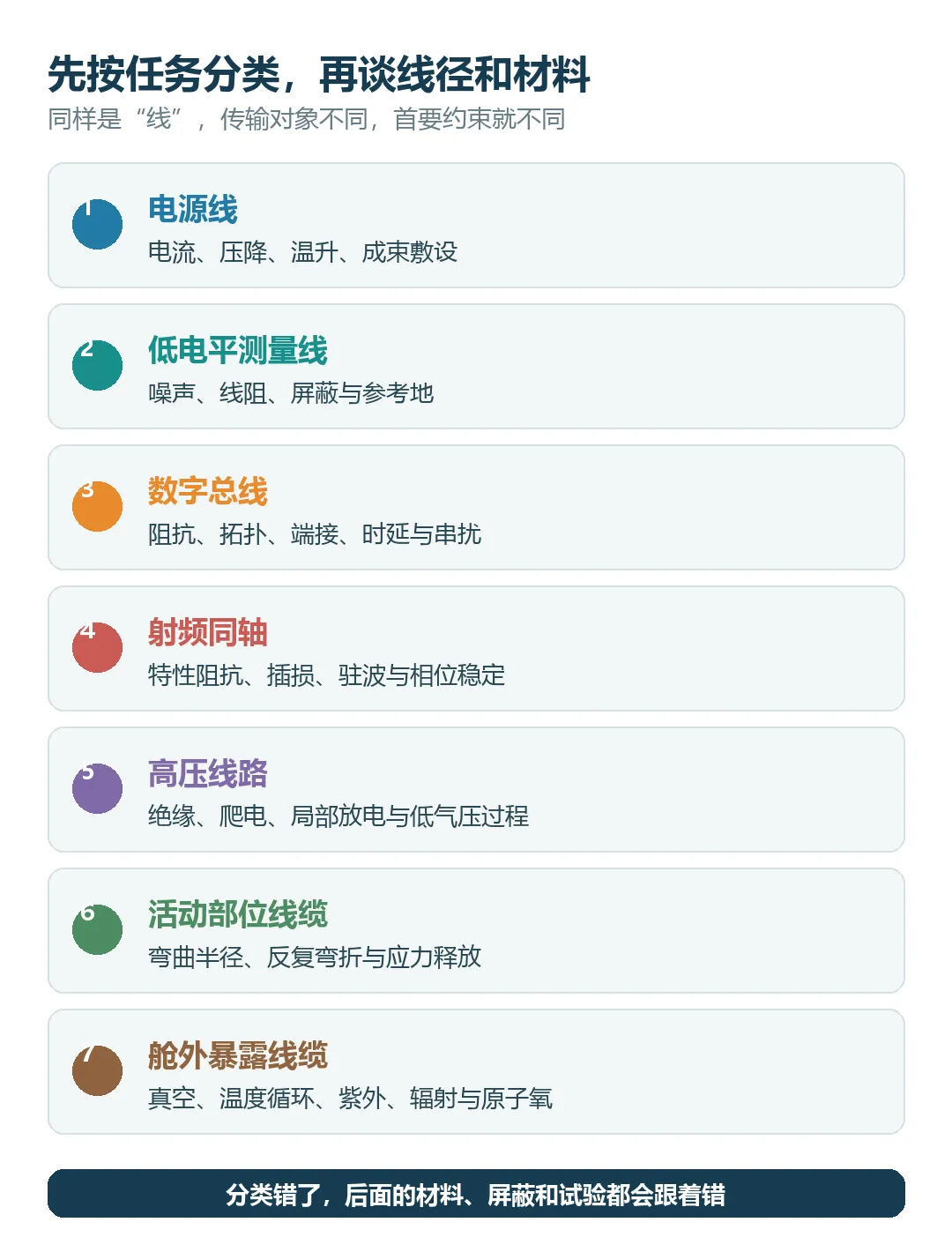

图1 电缆首先按传输任务和暴露环境分类。 来源：本文根据公开标准与工程资料自制。1. 电源线：先算压降和发热
电源线给单机、加热器、电机和执行机构输送能量。选型时要看最大持续电流、峰值电流、允许压降、工作温度、成束敷设和通电占空比。导体太细，线阻增大，不仅负载端电压下降，损耗还会沿整段线转化成热量。
ΔU = I × R Ploss = I² × R
ΔU为线路压降，I为电流，R应包含去程、回程及必要的接触电阻；导体电阻还随温度变化。
例如某28 V加热器工作电流为4 A，单程距离3 m。如果候选导线在计算温度下的电阻为20 mΩ/m，往返6 m导线的电阻约为0.12 Ω，仅导线压降就是0.48 V，损耗约1.92 W。之后还要计入连接器接触电阻、分支节点和温升带来的电阻变化。这个算例没有替项目确定线径，但能说明为什么只看“额定电流”还不够。
真空里没有空气对流，成束导线之间还会相互加热。允许载流量不是脱离安装状态的导线固有常数，要结合绝缘允许温度、束径、固定方式、周围结构导热和最坏热工况计算，不能直接照搬地面开放环境中的载流表。线径还要与熔断器、限流电路或电子保护的动作条件配合：故障发生后，应先把故障支路隔离，不能让导线、端接或连接器先出现不可接受的热损伤。
2. 低电平测量线：首先保护信号
温度、电流、压力等传感器输出可能很小。此时导线自身的电阻、回路面积、外界电磁耦合和参考地处理，会直接影响测量结果。常见做法是采用双绞线，必要时增加屏蔽，并把敏感线路与开关电源、大电流脉冲线路分开敷设。对于铂电阻等电阻式传感器，还可以采用三线制或四线制接法，减小引线电阻对测量结果的影响；它解决的是测量误差，不是通用的抗干扰手段。
双绞的作用是让两根线受到更接近的外界干扰，同时缩小回路面积；屏蔽层则为耦合电流提供受控路径。屏蔽如何端接，要结合信号频率、共模环境、整机接地体系和屏蔽结构确定。低频测量中常要避免地环路，高频场景则更重视屏蔽层的连续性和低阻抗端接，不能只用“单端接地还是双端接地”概括全部问题。
3. 数字总线：边沿足够快时，必须按传输线处理
判断一条数字线是否要按传输线处理，关键不只看数据率，还要比较信号上升、下降时间与电缆中的传播时延。当传播时延已经不能相对边沿时间忽略时，电缆就不能只检查导通；差分阻抗、端接、拓扑、支线长度、线间时延差和串扰都会改变接收端波形。慢速开关量可以容忍的接线方式，放到快速边沿的总线上可能产生反射和误码。
因此，CAN、RS-422、1553B、SpaceWire等接口要分别遵循相应物理层和网络设计要求。以SpaceWire为例，规范关注的不只是两根差分线，还包括电缆结构、差分阻抗、插入损耗和线间时延差等要求。[11]工程师需要把电缆、连接器、分支和终端看成一条完整链路，不能先找一根笼统的“高速线”，再用接口名称替代链路验证。
4. 射频同轴：阻抗连续比导通更重要
射频电缆用内导体、介质和外导体形成受控结构。常见系统会采用50 Ω接口，但真正影响链路的还有频段内插入损耗、驻波、屏蔽效能、功率容量、温度下相位稳定性和连接器端接。折弯过小、压扁外导体或装配污染，都可能改变局部阻抗。
柔性同轴便于布线，半刚同轴在几何稳定性、屏蔽连续性和重复安装状态控制方面通常更有优势，代价是成形、装配和返修要求更高。选择时应从整条射频链路预算出发，把电缆长度、连接器数量、弯曲路径和工作温度一起计算。
5. 高压与特殊线路：绝缘不是越厚越安全
高压电源、电推进、脉冲负载等线路要关注额定电压、绝缘厚度、爬电距离、电场集中、局部放电和表面污染。气体击穿与气体种类、压力p和电极间距d有关，帕邢规律表明击穿电压会随p×d变化，并存在更容易击穿的区域。航天器升空时会穿过连续变化的低气压环境，因此地面常压下通过耐压检查，并不代表整个升空过程都没有放电风险。[12]
进入高真空后，气体击穿风险通常减弱，但沿绝缘表面的闪络、金属—绝缘体—真空交界处的电场集中、真空出气和污染仍需单独处理。高压电缆要与连接器、穿舱件、固定夹和整机内部间距一起设计，单独增加绝缘厚度并不能自动消除端接处的尖端场强和沿面放电。高功率射频设备还可能涉及微放电问题，它有独立的设计与试验方法。[13]
6. 活动部位和舱外线路：机械与环境成为主角
跨越太阳翼、天线或其他活动机构的线缆，要评价最小弯曲半径、反复弯折次数、弯曲位置控制和应力释放。普通静态电缆即使电性能合格，也可能在反复运动中出现导体疲劳或绝缘开裂。
舱外暴露线缆还会遇到更大的温度循环、紫外和辐射；在低轨迎风面，外露高分子材料还要考虑原子氧作用。必要时通过包覆、遮挡、材料体系和路径设计降低环境暴露。光纤能够提供高带宽和电磁隔离，但要另行评价端接损耗、弯曲以及辐射致衰减。
三、材料和结构，必须跟着工况走

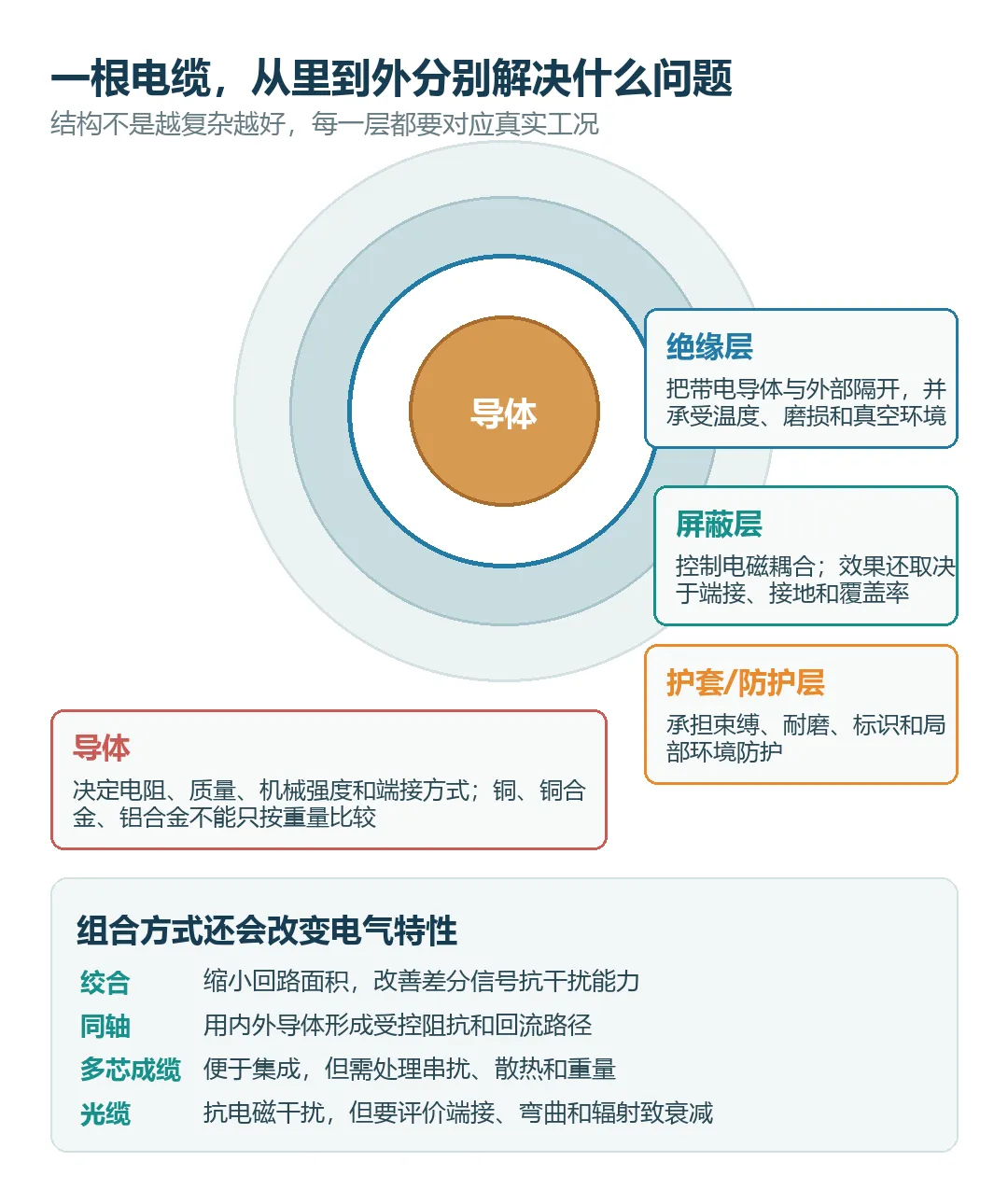

图2 导体、绝缘、屏蔽和护套分别承担不同功能。 来源：本文根据公开标准与工程资料自制。导体首先决定电阻和质量。镀银铜、镀镍铜、铜合金等产品在导电率、耐温、强度、端接工艺和长期储存方面各有特点。镀银铜导体在制造、装联和地面储存阶段还要控制受潮与镀层损伤，避免铜—银界面发生俗称“红色瘟疫”的腐蚀；这首先是湿气、氧和界面缺陷共同作用下的工艺与储存问题，不是在轨真空本身造成的。[14]铝合金和铜包铝能够减重，但电阻、机械性能、连接方式和电化学兼容性必须重新评价。GB/T 35852—2018规定了航空航天应用导体的尺寸和特性，GB/T 42043—2022则专门涉及铝合金和铜包铝导体。[2][3]国内一项GEO通信卫星研究也表明，导体截面和绝缘材料的轻量化必须与连接装联、绑扎和敷设防护一起验证。[16]
绝缘材料决定的也不只是耐温。PTFE、FEP、ETFE、交联ETFE以及复合带绝缘，在质量、耐磨、柔性、加工、出气、辐射和电弧跟踪方面各有取舍。现行GJB 773B—2015是航空航天用含氟聚合物绝缘电线电缆通用规范，具体产品还要回到相应详细规范和订货文件。[1]材料名称相同，也不代表绝缘厚度、制造工艺和成品性能相同。
屏蔽层也不是加得越多越好。编织密度、搭接方式、转接处连续性、接地位置和尾附件结构都会影响屏蔽效果，同时增加质量和弯曲刚度。EMC设计应按线路的干扰发射和敏感程度分类布线；ECSS的公开标准也要求依据线路特性和敏感性划分类别，并对不同类别线束实施分束或隔离。[10]
四、从需求到型号，工程师怎样一步步选

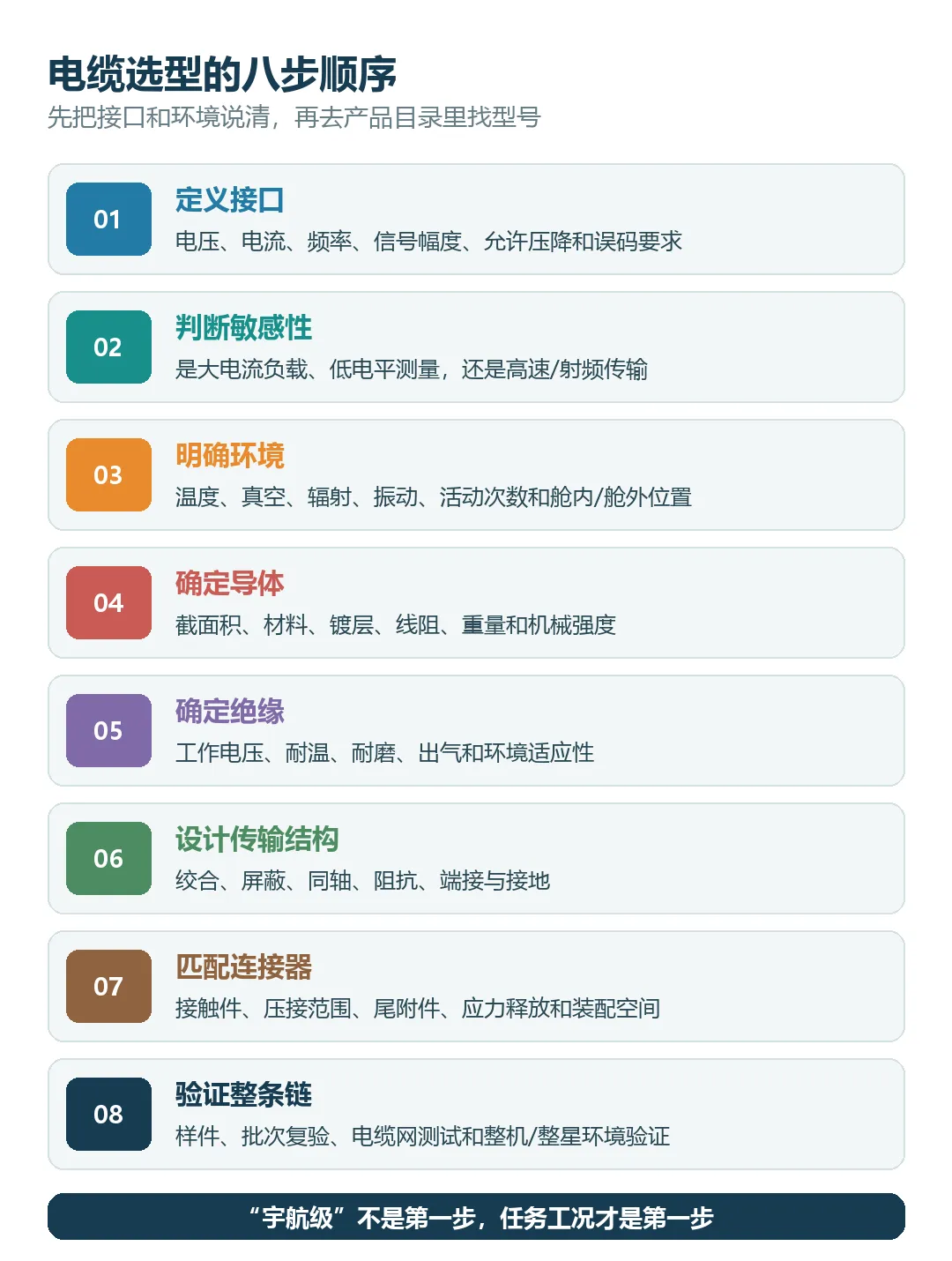

图3 电缆选型从接口和任务工况开始。 来源：本文根据公开标准与工程资料自制。第一步，把接口写完整。电压、电流、频率、信号幅度、源端和负载特性、允许压降、噪声预算、误码率或射频损耗，至少要明确其中与该线路有关的项目。只写“28 V电源线”或“某总线电缆”，还不足以完成选型。
第二步，把空间位置写清。线路是在单机内部、舱内板间、跨舱段、经过活动机构，还是长期暴露在舱外；经过哪些热源、锐边、开孔和插拔空间；能否与大电流线平行敷设。卫星电缆网的三维设计已经把弯曲半径、穿舱孔、插拔空间、功能分束和装配顺序纳入统一检查。[15]
第三步，完成电气、热、EMC和机械联合分析。电源线算压降与温升，数字线核对阻抗和拓扑，射频线做链路预算，高压线检查全路径绝缘，活动线缆做寿命与运动包络。之后再确定导体、绝缘、屏蔽、护套和连接器。
第四步，回到产品规范和供货状态。确认型号是否覆盖所需线规、温度、额定电压和结构形式，核对制造商、生产线、鉴定状态、交付批次和变更记录。最后通过样件和系统级试验证明设计能够在真实接口上工作。
五、电缆的“质量等级”到底怎么看
在不同元器件门类中，会看到S、JY、K等质量或保证相关标识，但电线电缆并不存在一套可以直接照搬这些字母的统一排行榜。对电缆而言，更实用的质量入口是：执行哪份通用规范和详细规范，具体结构是什么，制造商及生产线是否处于认可状态，这一批产品做过哪些一致性检验，以及能否追溯到材料和制造批次。
GJB 773B—2015覆盖含氟聚合物绝缘航空航天电线电缆的材料、结构、性能和质量保证要求。产品代号中的导体、镀层、绝缘或护层信息，描述的是产品结构，并不等同于从低到高的质量等级。具体采购还要落实到详细规范、产品型号和订货技术条件。NASA公开的EEE-INST-002也把Wire and Cable作为独立器件门类，分别规定选用、筛选、鉴定和降额入口。[6]
型号层面还要依据任务风险和设备关键度确定应用保证深度。GB/T 46556—2025讨论的应用等级，是型号结合任务风险形成的选用与保证策略；GB/T 46560—2025则关注过程控制体系。[4][5]它们不能被理解成贴在某卷电缆上、终身不变的固有等级。落到具体线路，高关键度位置通常需要更完整的鉴定、批次一致性、变更控制、复验和追溯证据；风险可控的位置也可以评价其他来源的合格产品，但仍要补齐任务环境、连接器匹配与端接工艺验证。
判断电缆质量，至少要同时看四件事：产品规范与鉴定状态、交付批次一致性、具体工况适用性、电缆网加工与验证质量。只看到“航空航天用”或“宇航级”字样，仍不足以完成选型。
六、为什么一卷合格电线，做成电缆网后还要重新验证
线缆从卷盘变成电缆网，要经历裁线、剥线、压接或焊接、屏蔽处理、分支成形、标识、绑扎和装配。任何一个环节都可能损伤导体或绝缘。剥线时割伤线股、压接高度失控、屏蔽层处理不连续、分支根部没有应力释放，都可能在振动和温度循环后演变成间歇故障。
压接尤其依赖过程。接触件、导线线规、镀层和压接工具必须匹配，工具状态、操作人员、压接参数和拉脱验证都要受控。NASA-STD-8739.4A与ECSS-Q-ST-70-26C分别对高可靠电缆/线束和压接连接提出制造与质量要求；2025年发布的ECSS-Q-ST-20-30C进一步把电缆网制造和控制作为完整对象管理。该标准的适用范围不包括射频同轴电缆组件和光纤链路，焊接、压接等特殊工艺还要分别执行相应标准。[7][8][9]

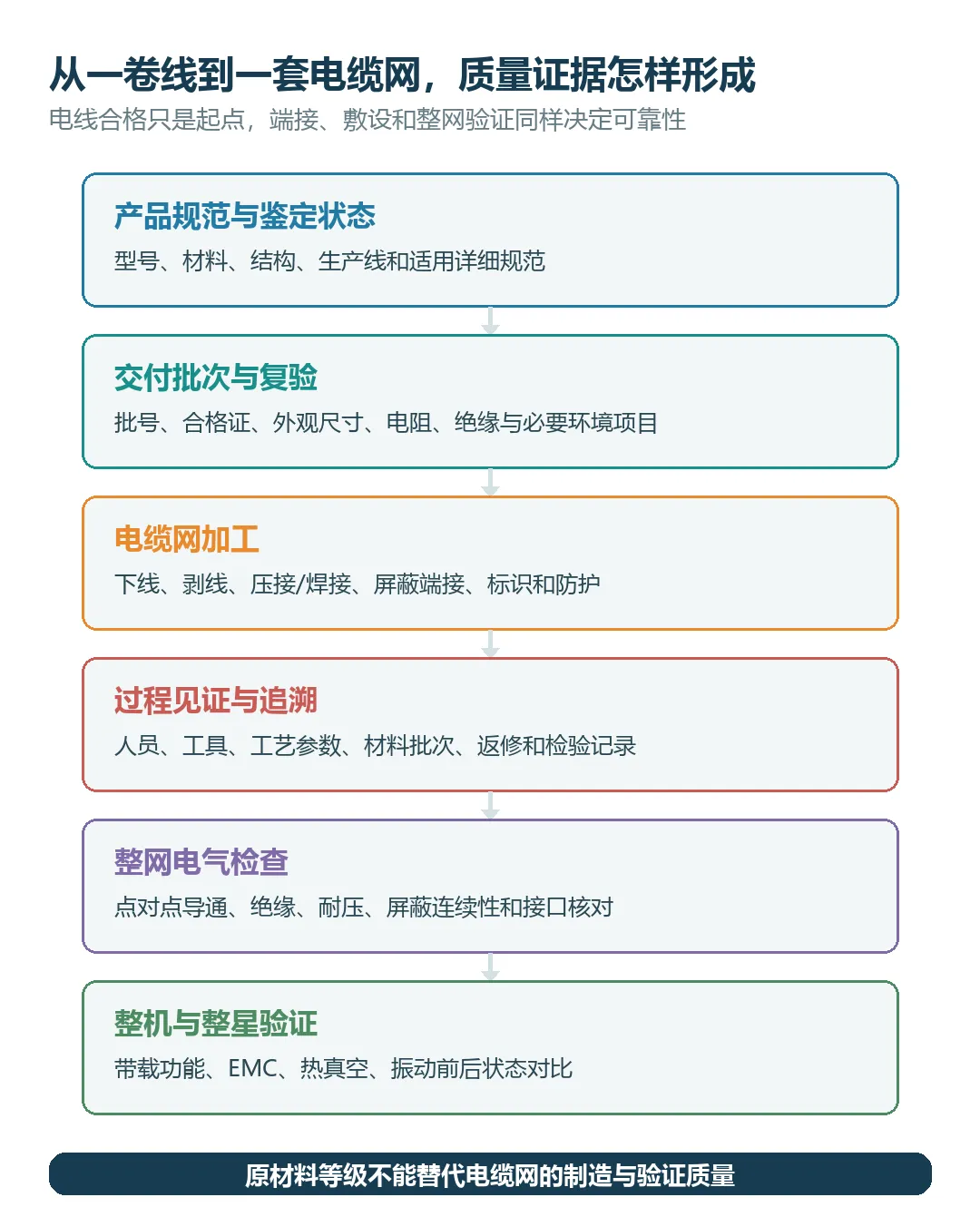

图4 电缆产品合格、电缆网加工合格和系统验证通过是连续的三层证据。 来源：本文根据公开标准与工程资料自制。电缆网完成后，通常需要做点对点导通、接口核对、绝缘、适用条件下的耐电压、屏蔽连续性及必要的回路电阻检查。射频、高速数据和光纤链路还要测量各自的传输性能。试验电压、接线状态和是否需要与敏感设备隔离，应按产品与型号文件执行，不能拿一套耐压程序覆盖所有接口。
随后还要进入整机或整星验证：带真实或等效负载进行功能测试，在振动、热真空和EMC试验前后比较关键参数。如果环境试验后才出现偶发断续，就要沿导体、端接、连接器和固定位置逐级定位，而不是只更换单机。
七、给单机和分系统工程师的一张选型清单
1. 线路传输的是能量、低电平测量、数字数据、射频还是高压？
2. 最大持续值、瞬态值和最坏温度下的压降、损耗或传输指标是否算过？
3. 导体材料、截面积、镀层和端接方式是否匹配？
4. 绝缘是否覆盖电压、温度、真空出气、辐射、磨损和弯折环境？
5. 绞合、屏蔽、阻抗、接地和分束是否与EMC设计一致？
6. 连接器接触件、尾附件、弯曲半径和插拔空间是否完成联合设计？
7. 产品规范、详细型号、生产线、批次和变更记录是否可追溯？
8. 电缆网加工过程、导通绝缘检查及整机环境试验是否形成闭环？
结语
卫星电缆没有一个脱离工况的“最高配置”。电源线追求低压降和可控温升，测量线保护微弱信号，数字总线维持阻抗和时序，射频电缆控制损耗与驻波，高压和活动线路则把绝缘与机械寿命推到前台。
工程师真正要建立的，是从接口需求、材料结构、产品规范，到电缆网制造和整星验证的连续证据。线缆只是其中的原材料，可靠的电连接最终形成于整条链路。
参考资料
[1] GJB 773B—2015，《航空航天用含氟聚合物绝缘电线电缆通用规范》。
[2] GB/T 35852—2018，《飞机通用电缆和航空航天应用的导体尺寸和特性》。
[3] GB/T 42043—2022，《航空航天 电线的铝合金和铜包铝导体 通用性能要求》。
[4] GB/T 46556—2025，《宇航用元器件应用等级分级及要求》。
[5] GB/T 46560—2025，《宇航用元器件过程控制体系（PCS）的建立和实施要求》。
[6] NASA GSFC, EEE-INST-002, Instructions for EEE Parts Selection, Screening, Qualification, and Derating, April 2008, Incorporated Addendum 1, Section W1: Wire and Cable.
[7] NASA-STD-8739.4A with Change 4, Crimping, Interconnecting Cables, Harnesses, and Wiring.
[8] ECSS-Q-ST-70-26C Rev.1 Corr.1, Crimping of High-Reliability Electrical Connections, 2017.
[9] ECSS-Q-ST-20-30C, Manufacturing and Control of Electrical Harness, 2025.
[10] ECSS-E-ST-20-07C Rev.2, Electromagnetic Compatibility, 2022.
[11] ECSS-E-ST-50-12C Rev.1, SpaceWire - Links, Nodes, Routers and Networks, 2019.
[12] NASA-HDBK-4007A, Spacecraft High-Voltage Paschen and Corona Design Handbook, 2026.
[13] ECSS-E-ST-20-01C, Multipactor Design and Test, 2020.
[14] NASA GSFC-STD-8011, Preventing the Corrosion of Silver Plated Copper Wire, 2024.
[15] 朱效杰，顾永坤，冯彦军，等：《卫星三维电缆网精细化设计及三维下厂》，《航天制造技术》，2024年第2期：75–78。
[16] 王磊，蒋硕，盛北飞，等：《GEO通信卫星电缆网轻量化设计与应用》，《航天制造技术》，2022年第2期：27–32。
