零基础射频科普 14 ｜射频连接器怎么选？
SMA、SSMA、N 型、BNC、TNC、SMP、MCX、MMCX 一次讲透！
射频链路里，器件再好，如果接头没选对，信号照样翻车。
很多新手面对一堆英文代号经常分不清：
SMA、SSMA、N 型、BNC、TNC、SMP、MCX、MMCX，到底哪个常用？哪个功率大？哪个频率高？哪个体积小？
今天一次性讲透。
一
连接器的底层逻辑
连接两段传输线，让信号尽量无损、无反射地传过去。
选型时，不用先记复杂结构，先看四个问题：
工作频率有多高？
信号功率有多大？
体积能不能放下？
是实验室测试、设备面板，还是板对板互联？
如果接头选得不合适，会直接带来三个问题：
S11 变差：反射变大；
插损变大：信号损失增加；
接触不可靠：震动、插拔后指标掉得厉害。
所以连接器不是 “能插上就行”，它也是射频链路的一部分。
二
8 种常用连接器逐个讲
1. SMA｜最常见的通用接头
SMA 是射频领域最常见的接头之一。
锁紧方式：螺纹锁紧；
典型频段：0～18GHz，高性能版本可到 26.5GHz；
特点：体积中等，性能稳定，性价比高；
常见位置：信号源、频谱仪、功分器、滤波器、衰减器、测试线缆。
简单记：
SMA = 射频通用款。
大多数无源器件和测试仪器，默认先看 SMA。
注意一点：
SMA 虽然常用，但功率容量有限，高频使用时不要猛拧，内导体容易受伤。

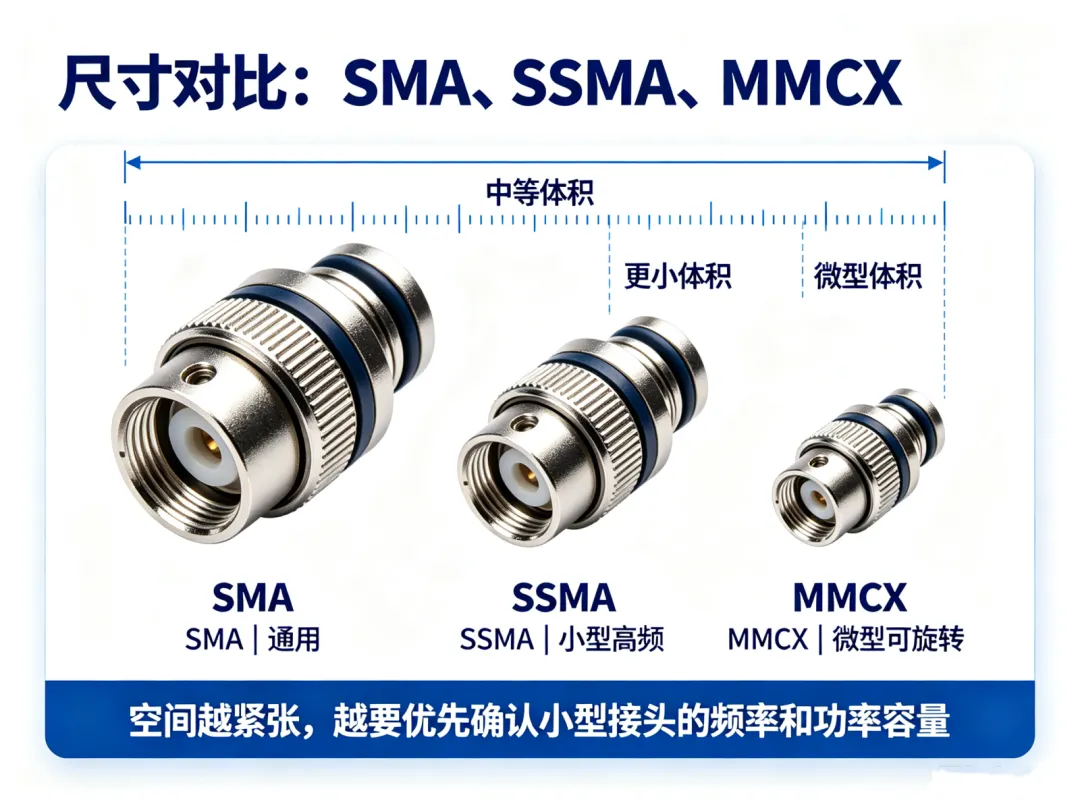

2. SSMA｜SMA 的小型高频版
SSMA 可以理解为 “缩小版 SMA”。
典型频段：最高可达 40GHz；
特点：体积更小，适合高密度布局；
缺点：内导体更细，更脆弱，功率容量较低。
SSMA = 小体积、高频段。
适合小型射频模块、板载高频电路，但拆装时要特别小心。
3. N 型｜大功率结实款
N 型个头明显比 SMA 大。
典型频段：0～11GHz，部分型号到 18GHz；
特点：功率容量大，结构结实，抗震动能力强；
常见位置：基站、功放、室外设备、大功率测试系统。
N 型 = 大功率专用。
如果客户场景是发射机、功放、室外基站，优先考虑 N 型。
4. BNC｜低频卡口快插款
BNC 是很多老设备和测试仪器上常见的接头。
锁紧方式：卡口式，一旋即可锁紧；
典型频段：DC～4GHz；
特点：插拔快，成本低；
缺点：高频性能一般，频率高了以后反射明显。
BNC = 低频快插，不适合高频射频。
它更常见于示波器低频信号、监控、老式设备和普通弱电系统。
真正高频射频应用，一般不优先选 BNC。
5. TNC｜BNC 的螺纹升级版
TNC 外观有点像 BNC，但锁紧方式改成了螺纹。
典型频段：0～11GHz；
特点：高频性能比 BNC 好，抗震能力更强；
常见位置：户外设备、便携仪器、机载射频模块。
TNC = 更稳的 BNC。
如果客户觉得 BNC 高频不够、抗震动差，可以推荐 TNC。
6. SMP｜板对板盲插款
SMP 不是那种拧螺丝的接头，而是推入式盲插连接器。
锁紧方式：推入式、盲插；
特点：允许一定错位对接，适合多通道密集互联；
缺点：不适合承受大拉力，需要结构件辅助固定。
SMP = 板对板连接器。
它常用于相控阵、多通道射频组件、模块之间的高密度连接。
7. MCX｜小型卡扣款
MCX 是比较小巧的卡扣式接头。
锁紧方式：卡扣式；
典型频段：DC～6GHz；
特点：体积小，插拔方便；
常见位置：小型接收机、物联网模块、低频次射频单元。
MCX = 小型模块接头。
它不是高频主力，但在体积敏感、频率不极高的场景中很常用。
8. MMCX｜微型可旋转款
MMCX 比 MCX 更小，属于微型射频接头。
典型频段：DC～6GHz，部分版本到 18GHz；
特点：体积很小，支持 360° 旋转；
常见位置：无人机、SDR、小型射频板、车载模块。
MMCX = 微型空间首选。
尤其适合板子小、布线紧张、连接器方向需要灵活调整的场合。
三

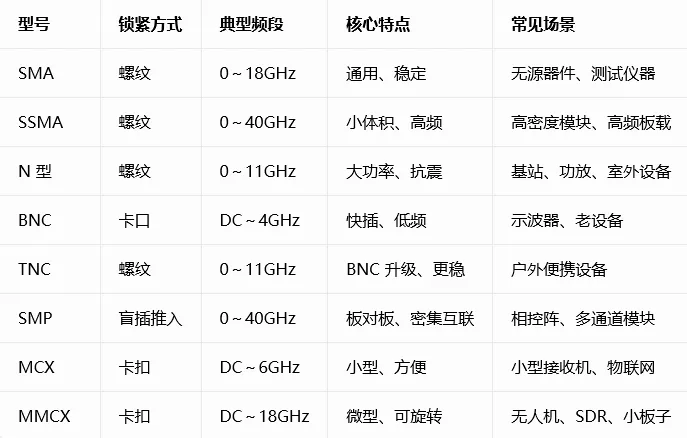

8 类连接器快速对比表
四
销售与工程避坑要点
SMA 和 N 型尺寸不同，BNC 和 TNC 也不能混插。
强行对接会损坏内导体，导致接触不良、反射变大，严重时器件直接损坏。
2. 高频优先选螺纹接头
高频场景下，接头稳定性很重要。
一般来说：
低频：BNC 可能够用；
高频：优先 SMA、SSMA、TNC、N 型等螺纹结构；
板对板高密度：考虑 SMP。
3. 小体积接头要轻拿轻插
SSMA、MMCX 这类小型接头，内导体比较细。
拆装时不要用力过猛，也不要反复弯折接头附近线缆，否则容易造成接触不良或指标下降。
4. 先看频率，再看功率，最后看空间
连接器选型顺序建议固定为：
工作频段；
功率容量；
安装空间；
锁紧方式和使用习惯。
不要只看 “长得像” 就推荐。
五
本篇小结
射频连接器型号虽然多，但真正记忆并不难。
最通用：SMA
更小更高频：SSMA
大功率：N 型
低频快插：BNC
户外更稳：TNC
板对板盲插：SMP
小型模块：MCX
微型可旋转：MMCX
一句话记住：
连接器不是附属件，而是射频链路的第一关。频率、功率、空间，三者必须同时满足。
