气凝胶粉末和气凝胶颗粒二者核心骨架都是二氧化硅气凝胶，纳米多孔结构一致，差异只在宏观形态、粒径与加工特性，直接决定配方适配性、施工工艺与工程落地效果。
气凝胶被誉为“固态烟”，是目前工业化应用最成熟的超级纳米多孔绝热材料，凭借超高孔隙结构实现极致隔热性能。公开研究数据显示，实验室制备二氧化硅气凝胶孔隙率可达80%～99.8%；工业化商用二氧化硅气凝胶孔隙率多集中在80%～97% ，随制备工艺存在波动内部孔径集中在1～100 nm，部分孔径小于常温常压下空气分子平均自由程（约 68 nm），能够显著削弱气相分子热传导，实现优异的隔热效果，导热系数远低于传统保温材料（《复合材料学报》2022年）。
目前工业端主流应用形态分为气凝胶粉末和气凝胶颗粒。二者化学组分、纳米骨架、本征隔热性能基本一致，不存在“谁隔热更好”的绝对差距，但因宏观粒径、堆积状态、加工性能不同，在涂料、砂浆、新能源热防护、建筑节能、工业设备保温等场景中，有着严格的选型边界。

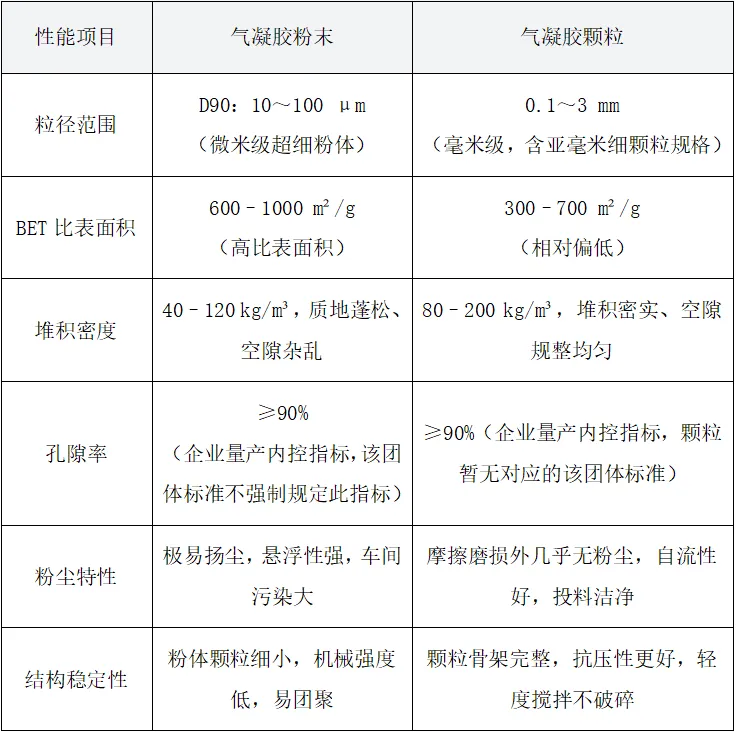

以下参数依据气凝胶粉体相关团体标准及行业工业化检测数据整理，贴合市面主流量产产品指标。
补充说明：BET 比表面积受原料、干燥工艺、破碎强度、造粒整形工艺影响；强破碎会破坏纳米骨架、降低粉末 BET，而精细造粒可在一定程度上保留原始骨架结构，使颗粒 BET 高于经强力破碎后的粉末产品
气凝胶粉末是气凝胶成品基材经低温破碎、气流分级、筛分提纯得到的微米级超细粉体，无二次造粒工序，最大程度保留了气凝胶原始高比表面积、高孔隙的微观结构，核心定位是精细功能填料，主打均匀分散、薄层成型、多功能改性。
（1）粒径超细，适配薄层施工，成品平整度高
粉体粒径最大不超过100μm，可适配300μm以内的薄型涂层施工，涂刷、喷涂后涂膜细腻平整，无颗粒凸起、橘皮、针孔等瑕疵，完美适配外观要求高的设备外防护、建筑内墙隔热涂装场景，不会出现厚颗粒导致的表面粗糙问题。
（2）比表面积大，隔热+多功能改性双重价值
凭借600–1000 m²/g 的超高比表面积（相关公开材料类文献），不仅具备优异的隔热性能，还拥有极强的表面吸附能力，可作为催化载体、废气吸附材料使用，功能场景更丰富。但气凝胶粉末纳米骨架脆性大，过度强力剪切会造成纳米骨架断裂、孔隙坍塌，引起材料导热系数上升，配方加工时需要控制搅拌剪切强度。
（3）分散性优异，适配多元液相体系
超细粉体结构可在水性涂料、溶剂型涂料、环氧树脂、橡胶熔体等体系中均匀分散，经过简单搅拌即可与基体材料融合，无明显颗粒团聚，能均匀分布在材料内部，形成整体隔热改性体系，也是气凝胶毡、气凝胶保温板预制生产的核心混料原料。
（1）扬尘问题突出，生产防护成本高
粉体质地极轻、蓬松，投料、搅拌、筛分过程中极易产生大量悬浮粉尘，扩散范围广、沉降速度慢。生产车间必须配套密闭投料、除尘设备，操作人员需穿戴专业防护用具，大幅提升生产线运维和人工成本，开放式施工场景基本无法使用。
（2）高添加量易增稠、沉降，厚涂体系适配性差
气凝胶粉末吸油值较高，多数未做特殊表面改性的常规涂料体系下，添加量超过15% 后易显著提升体系粘度（随助剂配方、气凝胶表面改性状态会存在较大波动），导致涂料流动性变差、涂刷阻力大；若无抗沉降助剂协同，超细粉体在厚涂层（＞500 μm）固化过程中易发生轻微沉降分层，造成涂层上下隔热性能不均，单纯粉末体系不太适合厚层绝热施工。
薄型气凝胶隔热喷涂/刷涂涂料、精密仪器轻量化隔热改性、塑料/橡胶/纺织面料功能覆膜、工业废气吸附与催化载体、气凝胶复合板材/毡材原料混料、高端建材薄层隔热饰面。
气凝胶颗粒是以整块气凝胶基材为原料，经精准破碎、造粒、颗粒整形、分级筛选制成的毫米级规整颗粒，经过二次造粒强化，颗粒具备完整的立体骨架结构，机械强度显著提升，核心定位是工程化绝热骨料，主打无尘施工、厚层成型、散装填充、规模化干混生产，专门解决气凝胶粉末工业化施工的痛点。
（1）无尘自流施工，适配规模化生产线
颗粒成型规整、堆积密度适中，流动性极佳，干料投料、搅拌、运输过程中几乎无粉尘溢出，无需复杂的密闭除尘设备，可直接适配保温砂浆自动生产线、预制保温板材流水线，大幅改善车间施工环境，降低环保整改和人工防护成本，适合大批量工业化生产。
（2）立体骨架稳定，厚层隔热性能更均衡
毫米级颗粒堆积后会形成三维颗粒间开孔间隙；同等压实条件下，颗粒骨架不易被挤压破碎密实，相比粉末受压后易塌陷、固相接触点大幅增多的问题，可缓解固态接触传热带来的隔热性能衰减。常温工况下颗粒间隙气体对流影响微弱；高温、大尺寸空腔场景，颗粒间隙对流效应会显现，需要依靠体系压实、填料复配等方式进行调控。在10mm以上厚层砂浆、空腔填充场景中，隔热稳定性、耐温性远优于粉体，长期使用不易塌陷、变形。
（3）抗压性强，适配结构性保温体系
经过造粒固化处理的气凝胶颗粒，具备一定机械抗压强度，干混搅拌、压实成型过程中不易破碎，可作为轻质保温骨料替代传统珍珠岩、玻化微珠，用于对抗压有一定要求的建筑保温层、设备防护层（需结合体系配方优化），适配性更强。
（1）粒径偏大，无法用于薄层饰面施工
最小颗粒粒径也远超粉体，无法适配300μm以内的薄涂工艺，直接用于薄层涂料会出现表面粗糙、颗粒凸起、厚薄不均的问题，无法满足外观饰面要求，仅适用于厚层功能性保温体系。
（2）高强度工况下易破碎失效
气凝胶颗粒的骨架强度仅适配常规干混、低速搅拌工艺，但颗粒骨架脆性依旧有限，不能承受高速研磨、强力剪切或长时间高转速搅拌；强外力会将颗粒打碎为细碎粉体，失去颗粒无尘、自流的使用优势，加工时需要限定搅拌剪切条件。
气凝胶保温干混砂浆、工业设备厚质绝热中涂、管道/罐体/窑炉夹层空腔填充、新能源电池包隔热填充、预制轻质保温板材骨料、建筑外墙/屋面厚层节能保温工程。
结合二者材料特性与施工痛点，总结出极简落地选型规则，规避采购和配方误区：
1、优先选气凝胶粉末：需要薄层涂装、表面平整美观、基体精细改性、液相均匀分散、吸附催化功能的场景，核心需求是精细、均匀、多功能。
2、优先选气凝胶颗粒：需要干混生产、无尘施工、厚层保温、空腔填充、抗压成型、规模化量产的场景，核心需求是便捷、稳定、适配工程。
市面存在D90落在 80-100 μm 区间的大粒径粉体过渡品类，不少商家会将其命名为“细颗粒”混淆售卖。采购与配方选型切勿只看名称，必须核对核心指标D90粒径、堆积密度、粉尘等级，结合自身施工工艺（薄涂/厚涂、湿法/干法）选择，避免物料不匹配、施工翻车、性能不达标的问题。
气凝胶粉末与颗粒并非性能优劣之分，而是场景适配的差异化产物。二者本征隔热基材完全一致，核心区别集中在宏观形态和加工性能：粉末是“精细功能款”，主打薄层、改性、高精度应用；颗粒是“工程实用款”，主打无尘、厚层、规模化落地。
目前新能源热防护、工业节能、建筑保温领域，不少高端方案会采用 “粉末+颗粒复配” 模式，兼顾分散均匀性、施工便捷性和厚层隔热稳定性，实现性能与成本的优化平衡，是气凝胶工业化重要发展方向之一。
