zynq 高速AD9680时钟怎么选:采样抖动、相位噪声和系统SNR的关系

调高速ADC时，时钟频率对了，只能说明“能采样”；时钟质量够不够，才决定采样结果能不能用。很多人第一次接AD9680这类高速ADC，会先盯着JESD204B的Link状态，或者先把波形画出来。结果是链路能跑，低频波形也还行，一换高频输入，SNR突然掉很多，频谱里还出现一串杂散。

这篇文章用一个公开器件做例子：AD9680双通道高速ADC，通过JESD204B接到Zynq FPGA，再经过FIFO、AXI-Stream、DMA和PetaLinux。重点不在某块具体板卡，而是给出一套新手可以照着执行的顺序：先算时钟抖动预算，再确认参考时钟、采样时钟和SYSREF，最后按“时钟—JESD—数据通路—软件”的层次定位问题。

文中的寄存器地址、JESD参数和命令都是示意。AD9680的采样率、DDC配置、Lane数和JESD参数要以手里的型号、数据手册、SPI读回值和FPGA工程配置为准，不要直接复制别人的数值。

一、先把时钟分成三类

一套Zynq高速采集系统里，常见的时钟至少有三类：

1. ADC采样时钟：决定模拟信号在哪些时刻被采样，抖动会直接转化成幅度误差。
2. JESD器件时钟和FPGA接收时钟：负责串行链路、字节对齐和解包，频率关系必须和JESD参数匹配。
3. SYSREF：在Subclass 1系统中用于对齐LMFC，影响多器件或多通道的确定性延迟。

它们可能来自同一颗时钟芯片，但用途不同。不能因为频率一样，就把它们当成同一根时钟。还要把SYNCINB、复位和锁定状态一起画进系统时序图。

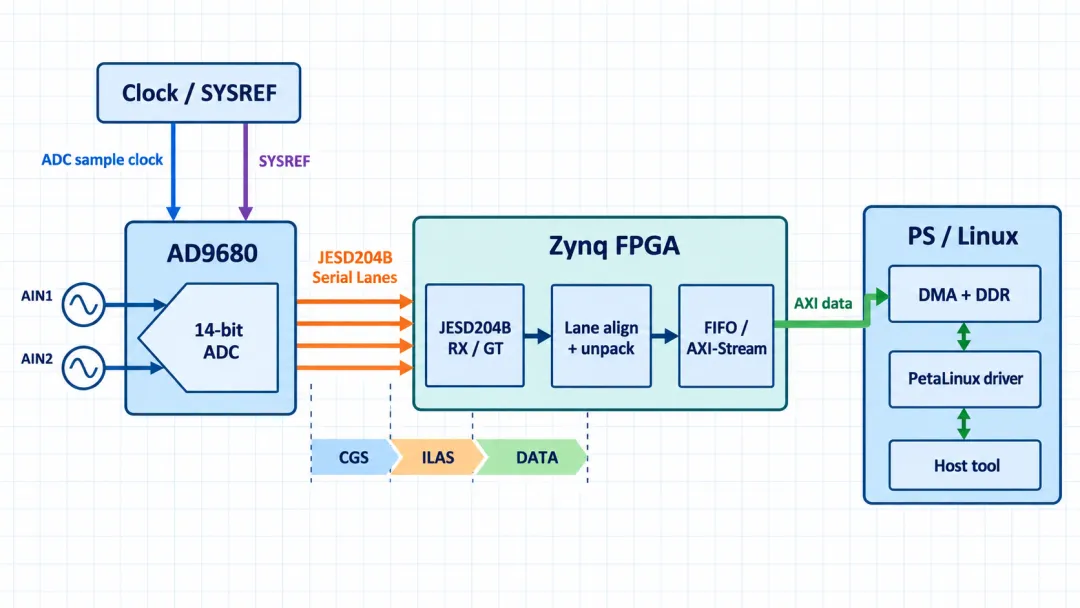

我建议新手先画一张这样的链路图，把每根时钟标上频率、来源、去向和测量点。后面调试时，每一个状态都能对应到图上的一段，而不是面对“没有数据”四个字发愁。

二、采样抖动为什么会降低SNR

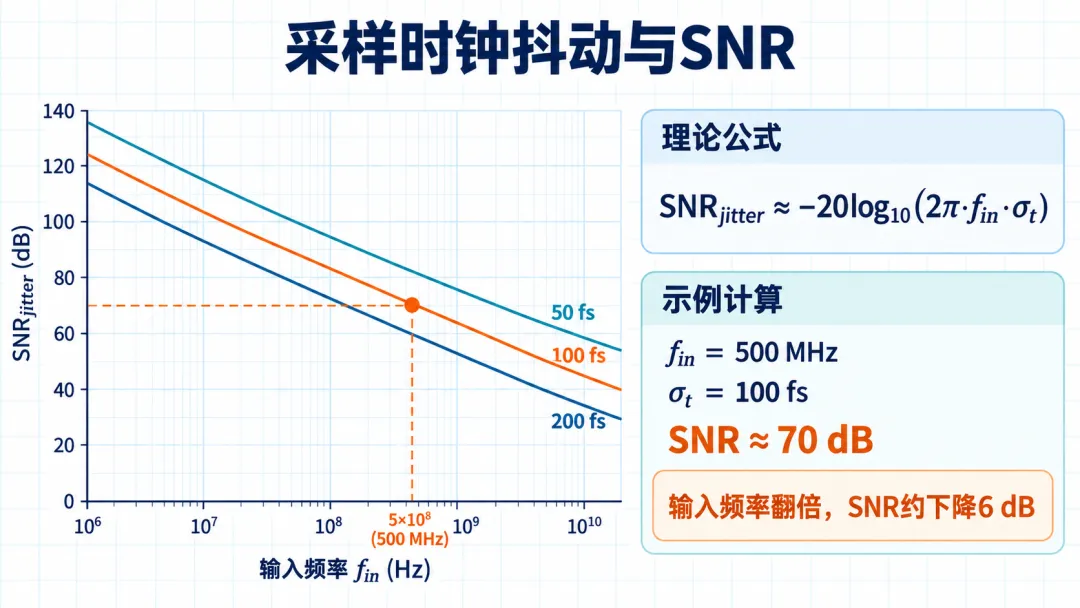

采样时钟有时间误差时，ADC并不是在理想时刻取样。对输入正弦波来说，时间误差越大、输入频率越高，瞬时电压误差越大。常用的抖动限制估算式是：

SNR_jitter ≈ −20 × log10(2π × f_in × σ_t)

这里f_in是输入正弦频率，σ_t是采样时钟的总RMS抖动，单位是秒。σ_t要包含时钟源、抖动清理PLL、分配芯片、板级电源和输入端的综合影响，不能只拿某颗芯片宣传页上的单项数值。

举个简单的数量级例子：输入频率500 MHz，时钟总RMS抖动100 fs，也就是1×10^-13秒，那么：

2π × 500 MHz × 100 fs ≈ 3.14×10^-4

对应的抖动限制SNR约为70 dB。把输入频率换成1 GHz，其他条件不变，SNR会再下降约6 dB。这个结论很直观：同一套时钟，低频测试很好看，不代表高频输入下仍然够用。

这个公式用于预算，不是最终测试结果。真实系统还会受到ADC本底噪声、量化噪声、前端放大器噪声、失真、电源杂散和数字串扰的影响。实测SINAD低于理论抖动上限是正常的；如果实测值远低于预算，才需要继续定位是哪一段出了问题。

三、时钟芯片怎么选，不要只看“相位噪声最低”

选择时钟方案时，我会把下面几件事放在同一张表里：

相位噪声曲线不能脱离积分带宽看。一个方案在10 kHz偏移处很好，不代表从10 Hz到奈奎斯特相关范围内的积分抖动也很好。比较两个时钟芯片时，先确认测试条件和积分范围一致，再换算到系统输入频率下的SNR预算。

新手容易忽略电源。时钟芯片的模拟电源、数字电源和输出级电源如果共用一条噪声很大的DC/DC，示波器上看到的时钟频率可能完全正确，但ADC频谱里会出现和开关频率相关的杂散。时钟选型和电源、布局、回流路径要一起评估。

四、用AD9680和Zynq把系统参数串起来

AD9680是双通道、14位高速ADC，官方资料中列出了多个采样率版本，并支持基于JESD204B的高速串行输出。其Subclass 1输出可按器件配置使用一、二或四条Lane，多器件同步使用SYSREF和SYNCINB。这里用“1 GSPS、双通道、M=2、N=14、N'=16、L=4”作为教学配置，不代表所有板卡的默认配置。

JESD204B使用8b/10b编码时，可以先用近似公式估算Lane速率：

Lane rate ≈ M × N' × Fs × 10/8 ÷ L

代入上面的教学参数：2 × 16 × 1 GSPS × 10/8 ÷ 4 ≈ 10 Gbps/Lane。这个数字接近高速收发器的工作区间，因此参考时钟、GT PLL、Lane布局、串行差分连接和JESD IP参数必须一起核对。

调试时不要只抄一张参数表。至少要把下面几份信息放在同一个目录：

• ADC SPI配置脚本和关键寄存器读回值；
• 时钟芯片配置文件、参考频率和SYSREF模式；
• JESD IP中的L、M、F、S、N、N'、K、Subclass和scrambling设置；
• GT参考时钟频率、Lane映射、极性和复位顺序；
• PL侧解包格式、AXI-Stream数据宽度和DMA长度。

任何一项只在脑子里记，都容易出现“每一段看起来都合理，合起来却不对”的情况。

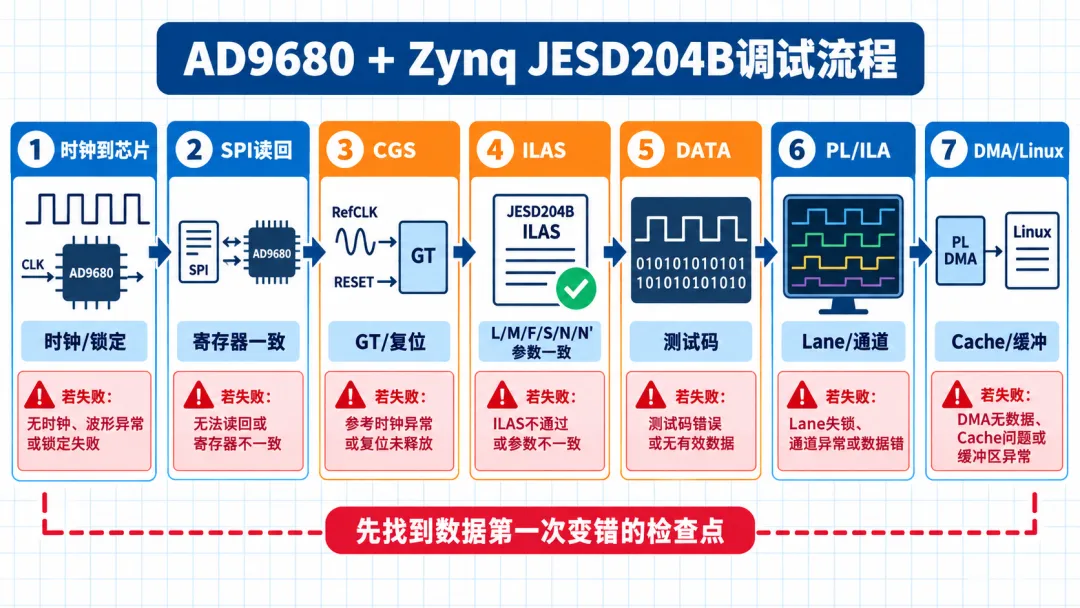

五、AD9680 + Zynq调试，我会按七个关卡走

关卡1：先确认时钟真的到芯片引脚

不要先看Linux。用示波器或合适的时钟测量设备检查：ADC采样时钟、器件时钟、SYSREF、SYNCINB以及FPGA GT参考时钟。重点看频率、差分摆幅、占空比、边沿、终端和上电时序。

如果时钟芯片有锁定状态，先通过SPI读回；如果没有锁定，后面的JESD状态没有意义。测量时要注意探头负载和差分测量方式，不能用一根普通单端探头随便夹在高速差分线上就下结论。

关卡2：确认ADC SPI配置可读回

先读芯片ID、采样率相关配置、JESD参数和测试码开关。写入寄存器后立即读回，确认读回值与期望一致。把“SPI写成功”与“ADC已经按该配置输出”分开看，必要时再读状态寄存器。

如果SPI读回都不稳定，先查电源、复位、芯片选择、时钟和SPI电平，不要跳到JESD。SPI配置错一个分频或一个Lane选择位，后面可能表现成完全不同的故障。

关卡3：判断是CGS、ILAS还是Data阶段失败

JESD链路建立不是一个单一的“Link Up”。调试时要把状态拆开：

• CGS阶段：接收端能否识别码组；
• ILAS阶段：Lane参数和多帧边界是否匹配；
• Data阶段：进入正常样本传输后，8b/10b错误、帧错、Lane错和溢出是否增加。

如果CGS都过不了，优先查GT参考时钟、Lane极性、串行速率、复位和物理连接。如果CGS能过、ILAS失败，优先核对L/M/F/S/N/N'、K、Subclass和scrambling。如果Data阶段才出错，继续查字节对齐、解包、FIFO和AXI通路。

关卡4：使用ADC测试码，先排除模拟输入

新手最容易犯的错误是直接接信号源，然后看一张波形图。正确顺序应该是先打开ADC支持的测试码型，再从JESD解包后的第一个检查点开始比对。

可以按项目实际支持情况选择固定码、交替码、递增码或PRBS。每一种测试码都要写清：码型由ADC生成还是FPGA生成，样本位宽是多少，补码还是偏移二进制，通道如何交织。

推荐设置四个观察点：

1. JESD IP输出；
2. 样本解包和通道重排之后；
3. 跨时钟FIFO或DSP入口；
4. DMA写入DDR之前。

第一个观察点已经错了，就不要先查Linux。第一个观察点正确、DMA前错误，才轮到查AXI-Stream、FIFO和数据宽度。

关卡5：检查SYSREF与确定性延迟

Subclass 1系统需要用SYSREF对齐LMFC。每次冷启动、软件重启、PL重新加载后，都应该记录链路进入Data阶段的时间、帧边界、通道间延迟和对齐计数。

如果每次启动样点整体偏移几拍，或者多通道相位偶尔变化，优先查SYSREF模式、SYSREF到达关系、LMFC状态和复位顺序。不要用软件在收到数据后“丢掉几个点”来掩盖不确定性，那会让系统看起来能用，却失去确定性。

关卡6：把JESD数据接到Zynq PL的可观测点

在Zynq FPGA里，建议至少保留以下状态：Lane错误计数、JESD状态、样本计数器、FIFO最大水位、AXI帧计数、DMA完成数和最近一次错误原因。用ILA抓取JESD解包后的数据、valid、帧边界和通道号，触发条件可以设为测试码不匹配或样本计数跳变。

不要只保留一个data_valid。没有样本计数和帧边界，出错后很难区分丢样、重复、通道交换还是字节顺序错误。

关卡7：最后才进入PetaLinux和上位机

Linux侧主要验证三件事：设备树描述是否与当前硬件一致，DMA缓冲区是否正确同步，软件读到的样本是否和PL观察点一致。

如果PL里递增码连续、DMA前也连续，而Linux读出来断号，优先查DMA长度、Cache维护、缓冲区复用和软件读取顺序。若Linux样本连续但频谱不对，再回头检查有符号解释、位宽扩展、通道交织和采样率参数。

六、几个典型故障，怎样快速缩小范围

遇到问题时，先把故障归到其中一类，再做实验。比如测试码正确而真实信号SNR差，就不要继续改Lane映射；Link状态都没到Data阶段，也不要先调FFT脚本。

七、给新手的一套最小可行调试流程

如果你第一次接触AD9680和JESD204B，可以按下面顺序做，不要一上来就追求“全功能”：

第一天只完成时钟芯片配置、ADC SPI读写和锁定状态读取。示波器确认采样时钟、器件时钟和SYSREF的存在。

第二天只让JESD链路进入CGS、ILAS和Data，先不接复杂DSP和DMA。把每个Lane的状态寄存器和错误计数读出来。

第三天打开ADC测试码，在PL里用ILA抓解包数据。先确认一个通道、一个Lane或最简单的参数组合，再扩展到完整配置。

第四天加入FIFO和AXI-Stream，插入递增码检查握手和帧边界。确认TVALID && TREADY时样本计数才递增，背压时数据和TLAST保持稳定。

第五天才接DMA、DDR和PetaLinux。软件保存原始帧、状态快照和版本信息，不要只保留一张波形图。

最后再关闭测试码，接入真实模拟信号。先低频、小幅度，再逐步提高输入频率和幅度，最后做SNR、SINAD、SFDR和长时间运行测试。

八、时钟和JESD调试记录应该留下什么

每次实验建议建立一个目录，至少包含：

• 时钟芯片配置文件和SPI读回日志；
• ADC配置文件、芯片状态和测试码设置；
• JESD IP参数、Lane映射、复位顺序；
• 采样时钟和SYSREF的测量结果；
• CGS/ILAS/Data状态、Lane错误计数；
• ILA抓取的原始数据和触发条件；
• DMA状态、FIFO水位、原始帧和软件版本；
• 输入频率、幅度、采样率、FFT长度和窗函数。

这样下次问题复现时，能回答“哪一级第一次变错”，而不是重新从上电开始猜。

九、资料与边界说明

AD9680的具体采样率、JESD Lane配置和寄存器含义，请以Analog Devices官方数据手册和产品页面为准；Zynq侧JESD IP、GT和AXI接口，请以AMD对应器件和IP版本的Product Guide为准。不同器件代际、IP版本和板卡连接方式会改变参数，本文的计算和调试顺序可以复用，但示例数值不能直接当成你的工程配置。

参考资料：

[1] Analog Devices AD9680产品页面：https://www.analog.com/en/products/ad9680.html

[2] Analog Devices AD9680数据手册：https://www.analog.com/media/en/technical-documentation/data-sheets/ad9680.pdf

[3] AMD/Xilinx JESD204 LogiCORE IP Product Guide PG066：https://docs.amd.com/api/khub/documents/Wn04cLAzcB0OxyKFkQHEPA/content

[4] AMD/Xilinx JESD204 PHY Product Guide PG198：https://docs.amd.com/api/khub/documents/etuT__6UQn8fERCEfC_LjA/content

本文使用公开器件资料和通用架构说明，不包含客户名称、私有寄存器表、未公开板卡参数或专有工程代码。

高速ADC调试最怕一开始就把所有层混在一起。先把时钟质量算清楚，再确认JESD每个阶段，接着用测试码定位数据通路，最后才看Linux和频谱。按这个顺序做，问题通常不会消失，但会从“整套系统都不对”变成一个可以验证的具体故障。
