很多工程师朋友选 LDO，打开数据手册直奔首页，找到 "最大输出电流" 那一栏，看起来够大就下单了。板子焊回来一测，输出电压不对，芯片烫得摸不住，负载一加就掉。这有可能不是商家问题，是从一开始就选错了。

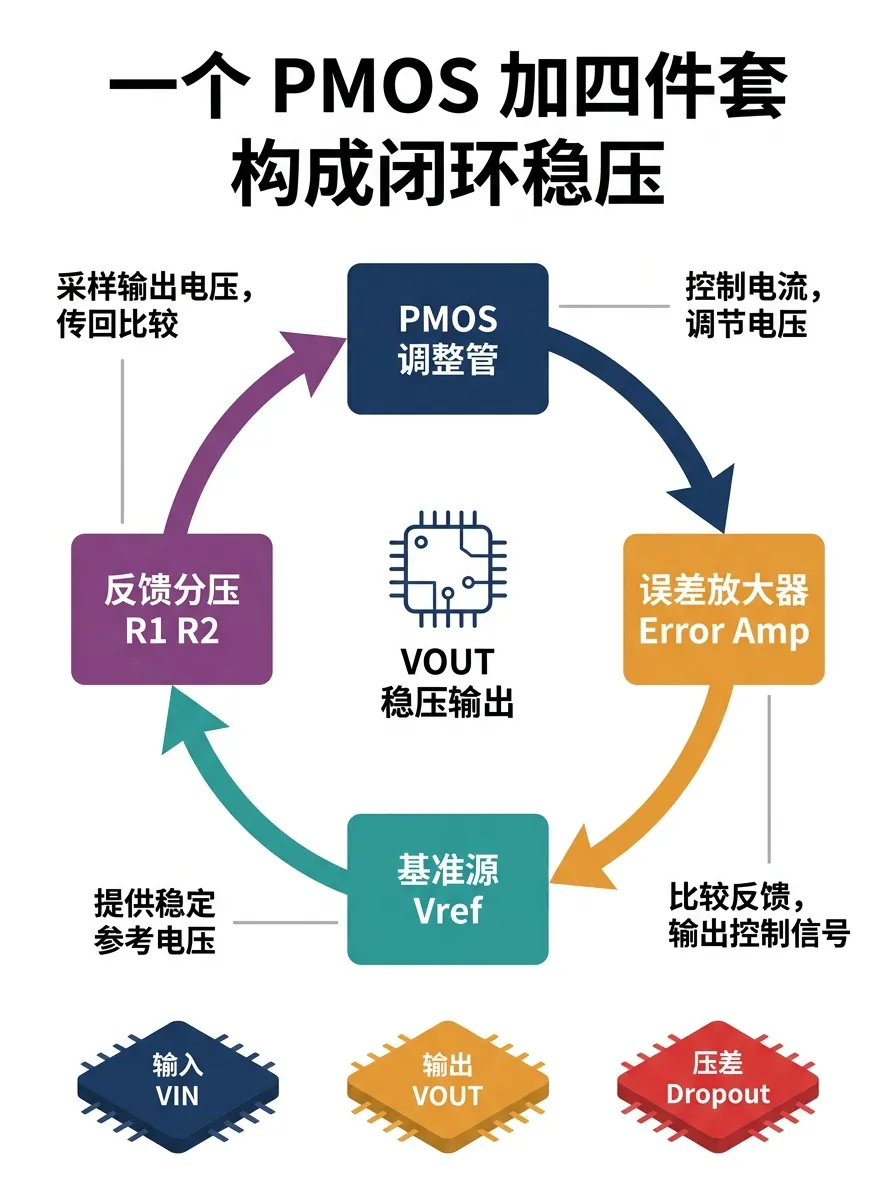

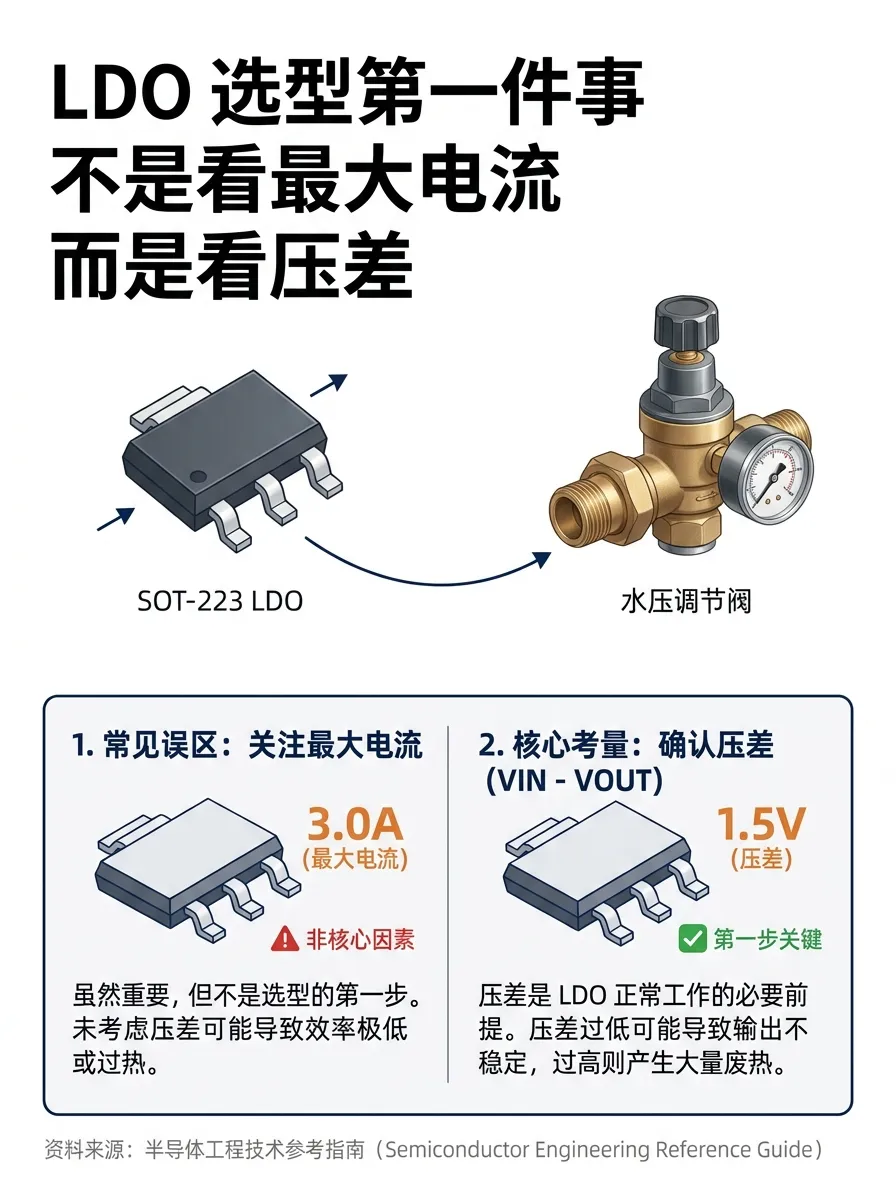

LDO 这东西，说简单也简单，一个 PMOS 调整管，外加基准源、误差放大器和反馈分压，构成一个闭环。输出电压低了，环路把栅极往下拉，调整管导通更多，输出就回升；负载轻了，动作反过来。整个过程像一个减压阀，输入水压高一点没关系，阀门自动调节，出口始终稳稳压在设定值上。但减压阀有个前提：进口压力得比出口高一点点。这个 "一点点"，就是 LDO 最核心的参数 —— 压差（dropout voltage）。

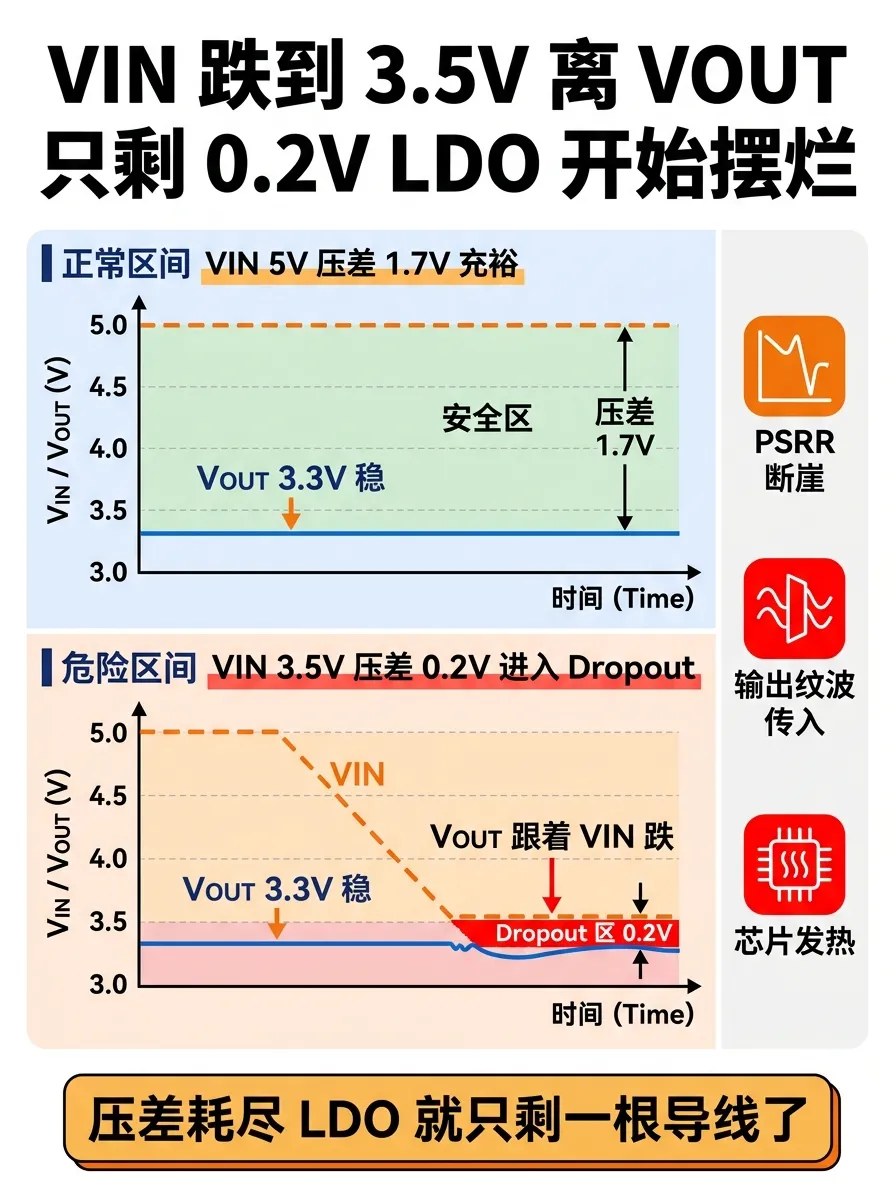

压差耗尽是什么感觉？输入 5V，输出想做 3.3V，压差 1.7V，绰绰有余。但如果输入掉到 3.5V，输出还想稳在 3.3V，压差只剩 0.2V，进入 dropout 区，输出就开始跟着输入往下滑。
更要命的是，这个区间里 PSRR（电源抑制比）会断崖式下跌，输入上的纹波、噪声几乎原样传到输出。你以为选了个低噪声 LDO，结果噪声全进来了。

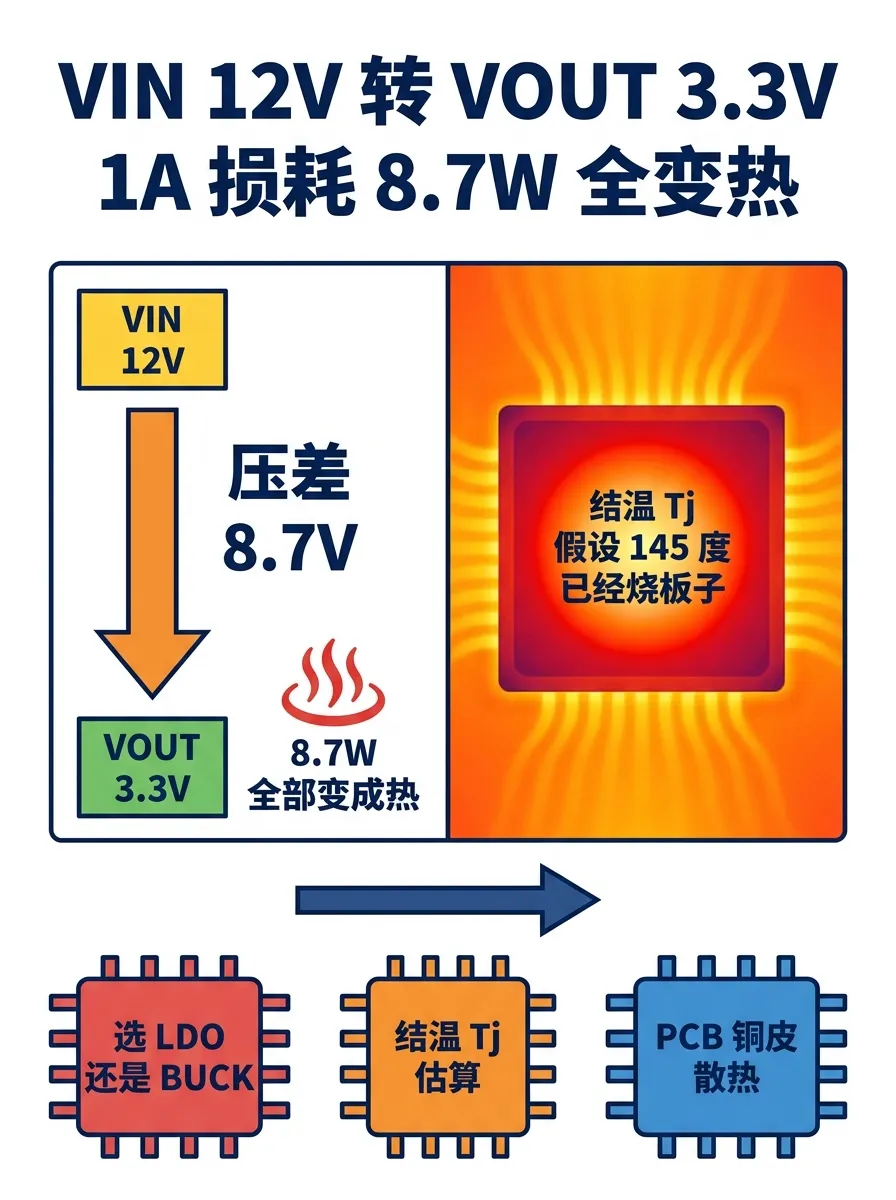

第二个容易忽略的是功耗。LDO 的主要损耗就是（VIN−VOUT）× 负载电流，全部变成热，集中在调整管上。输入 12V 转 3.3V，负载 1A，光压差上就耗掉 8.7W，这比很多 LDO 的额定功率都大，不烧板子才怪。所以选型第一件事不是看最大电流，而是算：在最高输入电压、最大负载电流、最高环境温度下，功耗多少，结温多少，PCB 铜皮能不能把热带走。结温过不了关，换 BUCK 才是正路。

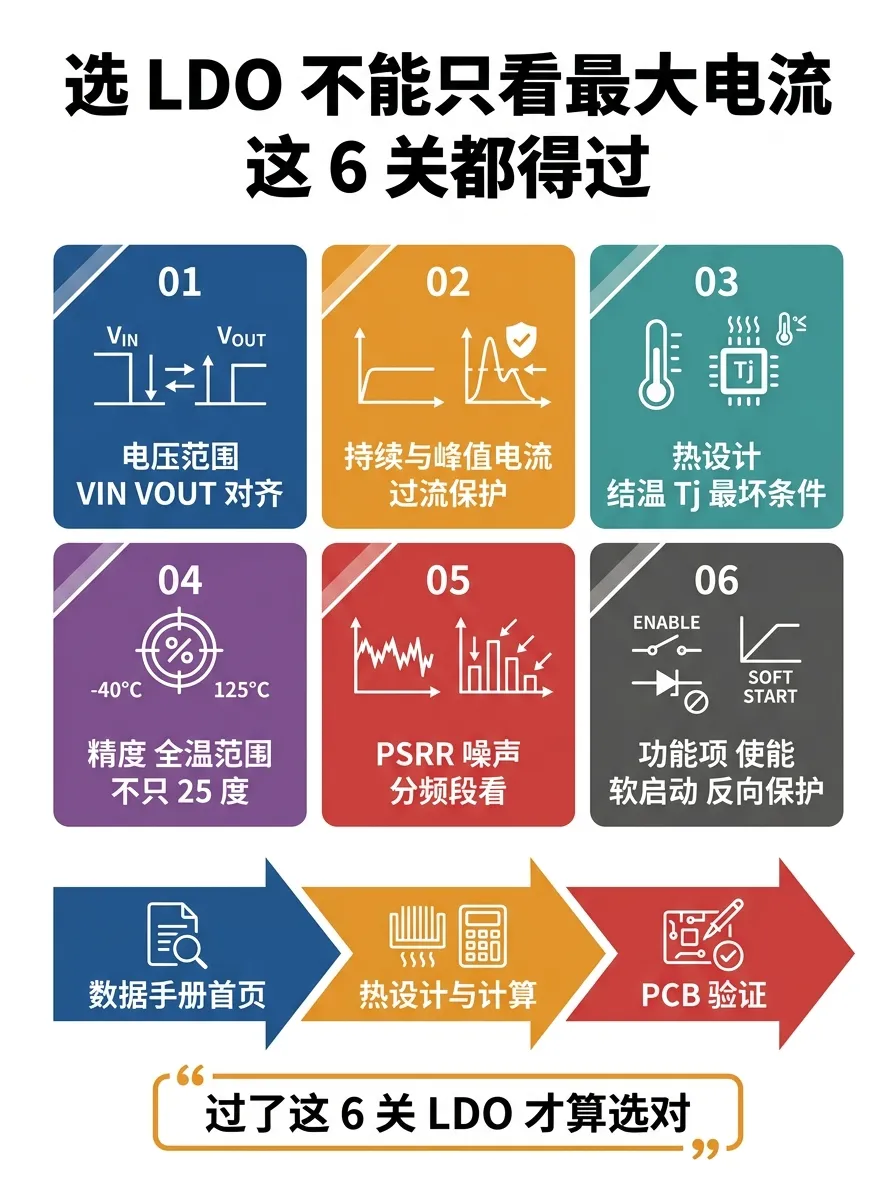

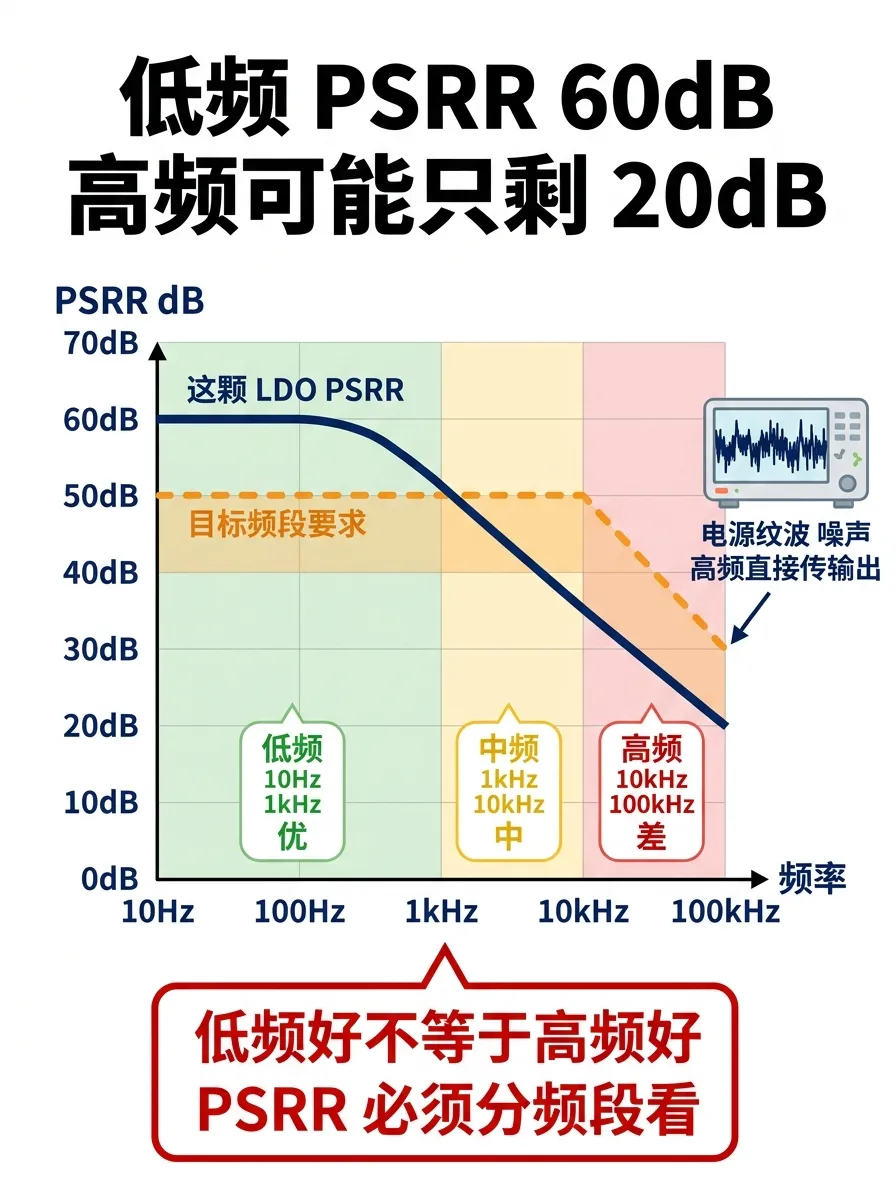

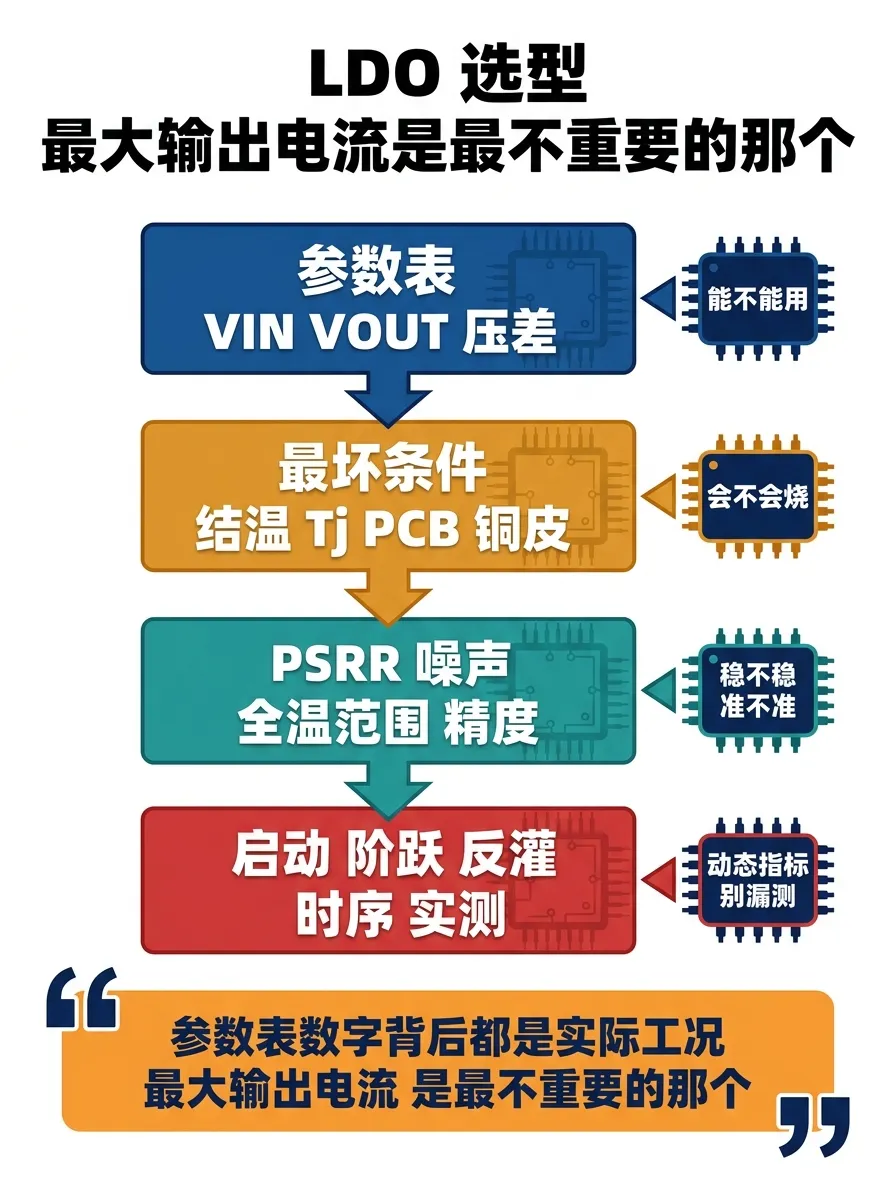

真正靠谱的选型，至少要过六道关。电压范围先对齐；持续电流和峰值电流分别看，还要确认过流保护和热关断；热设计按最坏条件算结温；精度不能只看 25℃典型值，全温范围内的精度才是真实水平；PSRR 和输出噪声要分频段看，低频好不等于高频好；静态电流、使能脚、软启动、输出放电、反向保护这些功能项挨个核对。

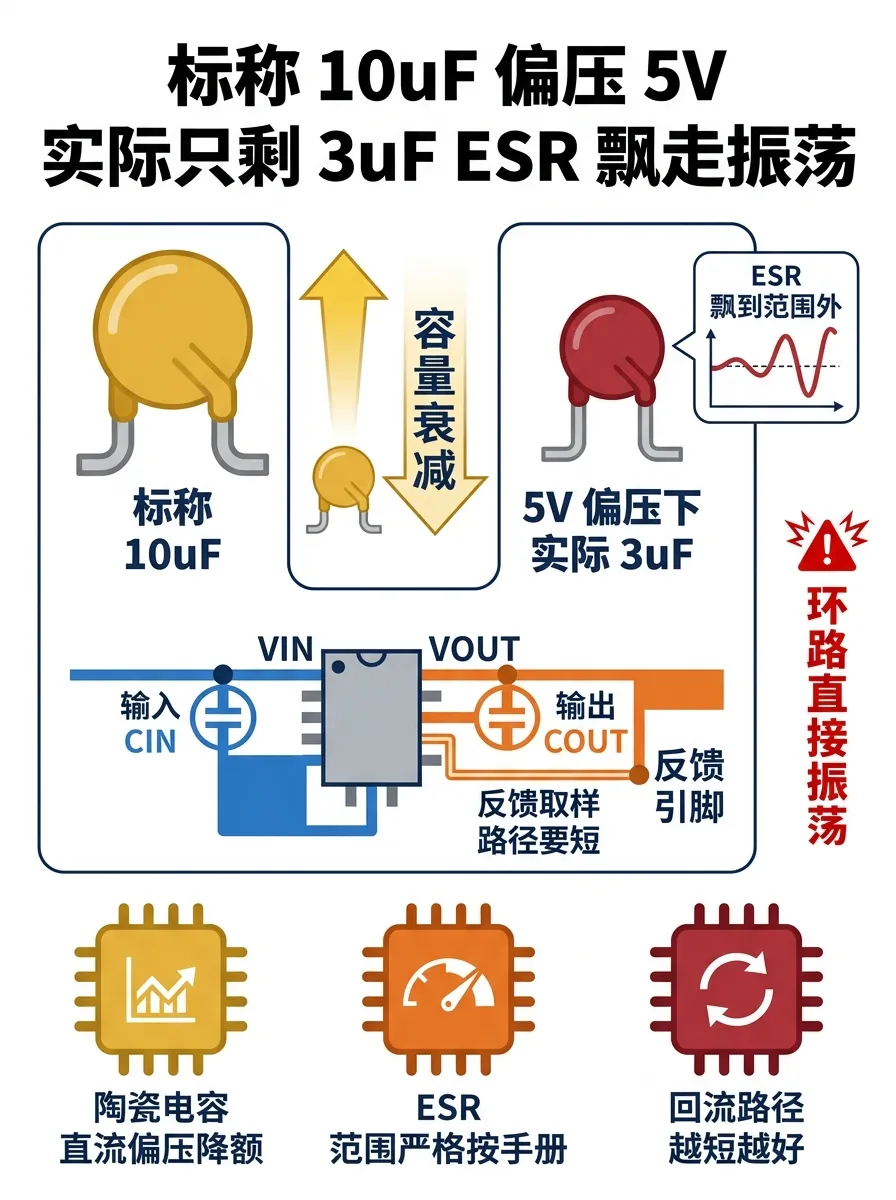

然后是电容。很多人以为 LDO 外围就是两个电容，随便选就行。输出电容的容量和 ESR 范围必须严格按数据手册来，陶瓷电容的直流偏压降额能让标称 10µF 的电容在 5V 偏压下实际只剩 3µF，ESR 飘到范围外，环路直接振荡。输入电容靠近 VIN 引脚，输出电容靠近 VOUT 引脚，反馈从干净的输出端取样，回流路径短，这些布局细节决定了芯片到底稳不稳。

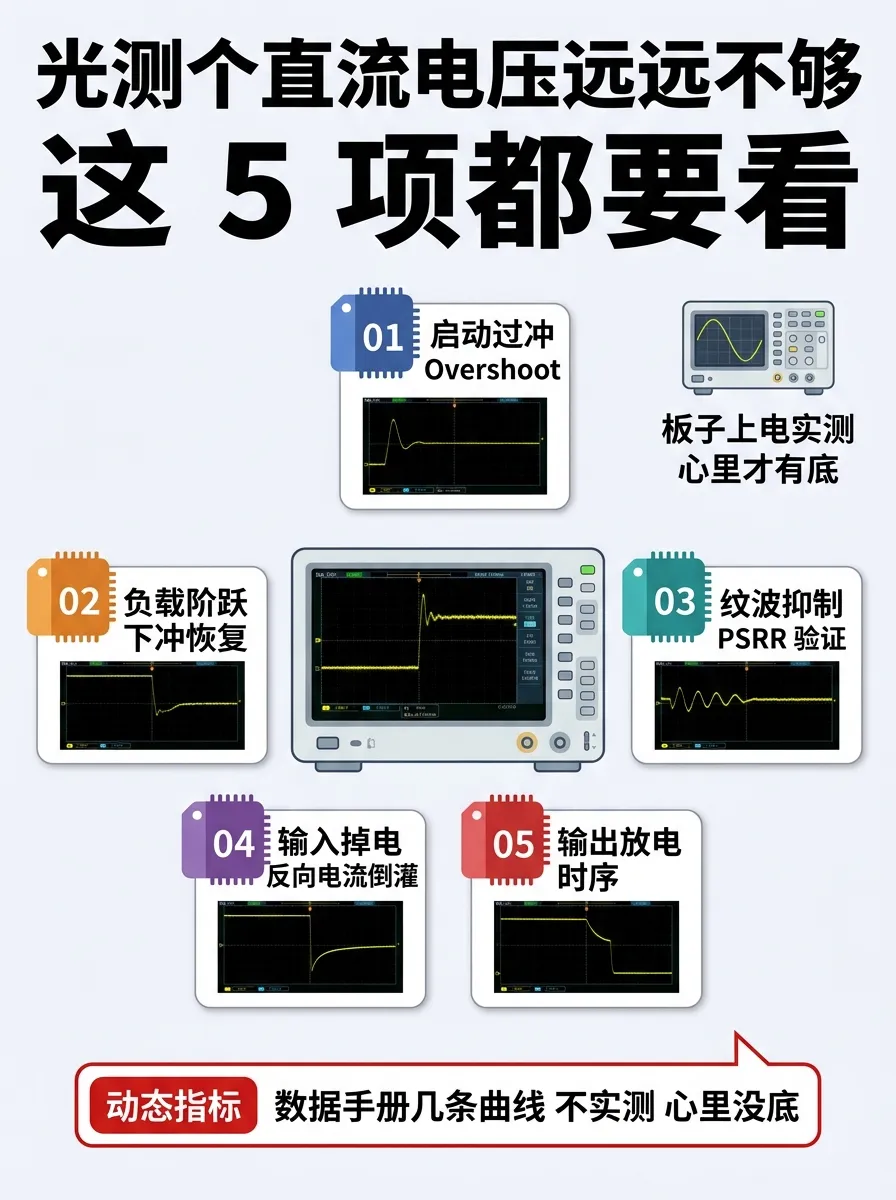

板子上电之后，验证也不能只测个直流电压。启动有没有过冲？负载阶跃时下冲多少、恢复多快、有没有振铃？目标频段的纹波抑制够不够？输入突然掉电时有没有电流反灌？输出放电和时序对不对？这些动态指标，数据手册上几条曲线就能看明白，但不在板子上实测一遍，心里永远没底。

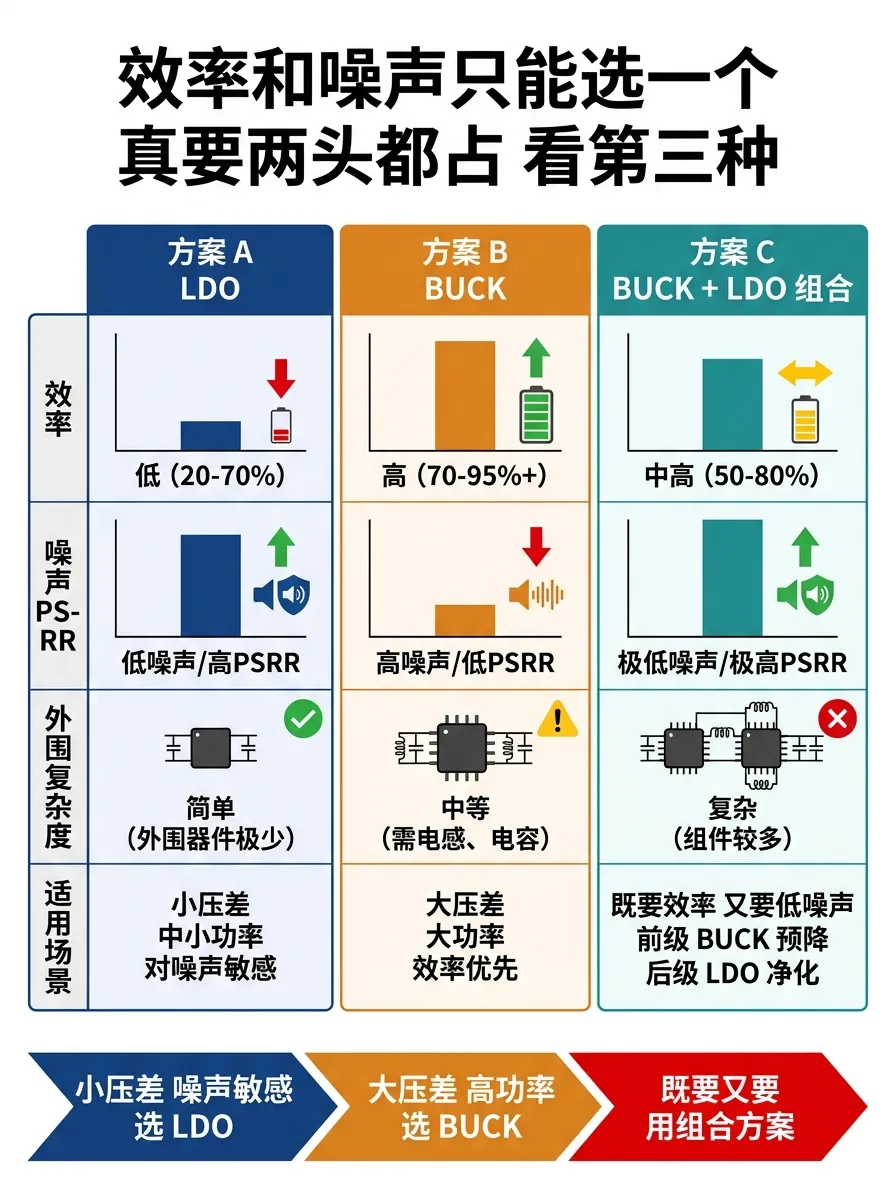

最后说 LDO 和 BUCK 怎么取舍。
小压差、中小功率、对噪声敏感、外围越简单越好 —— 选 LDO，干净利落。
大压差、大功率、效率和散热是硬指标 —— 选 BUCK，别犹豫。
真遇到既要效率又要低噪声的场景，BUCK 预降压到离 LDO 输出只差一点点的电压，再用 LDO 后级净化，两头的好处都占。但前级 BUCK 必须给后级 LDO 留够压差裕量和瞬态余量，否则 LDO 直接进 dropout，白搭。
选 LDO 这件事，参数表上每个数字背后都藏着实际工况。最大输出电流是最不重要的那个。
