毕设图纸怎么选？5个标准+3个坑

图纸是造价毕设的地基。地基选歪了，后面建模、计价、写论文全跟着歪。

每年都有同学拿到图纸后建了一半才发现：结构太复杂建不动、层数太少字数不够、图纸不完整缺构件。返工浪费时间不说，还可能赶不上答辩。

今天把选图纸的5个标准和3个坑讲清楚。如果你还没选图纸，这篇能帮你避掉90%的坑。如果已经选了，对照检查一下有没有踩到。

Chapter.01五个选图标准

标准一：结构类型选框架

造价毕设最常见的结构类型有三种：框架结构、剪力墙结构、框架-剪力墙结构。

首选框架结构。原因有三：

第一，框架结构的构件类型清晰——柱、梁、板、基础、楼梯，每种构件的识图和建模规则在22G101里都有明确对应，不容易搞混。

第二，框架结构的钢筋构造相对简单。柱的纵筋锚固和箍筋加密规则明确，梁的原位标注虽然多但有规律。剪力墙结构的暗柱、连梁、边缘构件构造更复杂，建模容易出错。

第三，框架结构的参考案例多。你建模卡住了、计价不确定了，搜一下就能找到类似工程的参考。剪力墙结构的案例少，遇到问题只能自己翻图集。

如果你们学校分配的就是剪力墙结构的图纸，也不用慌——原理一样，只是暗柱和连梁需要多花时间。但如果你有选择权，优先选框架。

标准二：层数4-6层

层数直接影响建模工作量和论文字数。

太少（1-2层）：工程量不够，单方造价偏高（小体量建筑指标不正常），论文字数写不够。一栋2层的门房你写2万字，每一句都在凑。

太多（8层以上）：建模时间翻倍，标准层虽然可以复制但钢筋和装饰做法可能各层不同，检查工作量大。12层的剪力墙住宅，光建模就要两周。

4-6层是甜区。工程量适中，指标数据正常，论文篇幅好凑，建模一周内能完成。

标准三：建筑面积2000-6000㎡

面积太小（<1000㎡）：工程量少，分部分项清单不够丰富，指标分析没东西可写。

面积太大（>8000㎡）：建模构件多，检查工作量大，计价套定额工作量大。

2000-6000㎡是合理区间。一栋4-6层的框架教学楼或办公楼通常在这个范围内。

标准四：图纸完整

完整不等于复杂。完整是指建筑图和结构图都齐全，至少包含：

• 建筑设计总说明（含做法表）

• 建筑平面图（各层）

• 建筑立面图（至少正立面+侧立面）

• 建筑剖面图（至少一个方向）

• 结构设计总说明（含材料等级表）

• 柱平法施工图（各层）

• 梁平法施工图（各层）

• 板平法施工图（各层）

• 基础平面布置图及详图

• 楼梯详图

少了任何一项，你都要自己"补"图纸。补图容易出错，老师答辩时会追问"这个节点你怎么处理的"。

标准五：有地下室加分但不必须

有地下室的工程，基础形式通常是筏板基础或独立基础+防水板，可以练习地下工程量的计算。但地下室也增加了建模复杂度（地下室外墙、防水层、施工缝等）。

如果你建模水平不错，选带地下室的图纸，答辩时多一个亮点。如果你建模刚开始学，选纯地上建筑，先把主体搞定。

Chapter.02三个坑

坑一：图纸太复杂

有些人觉得选复杂图纸能"加分"，选了带转换层、异形柱、大跨度预应力梁的图纸。结果建模两周还没建完，进度严重落后。

毕设不需要你选最复杂的图纸。选一个标准工程，把它做完整做扎实，比选一个复杂工程做到一半强。答辩老师看重的是你能不能把一个完整工程做下来，不是看你做的工程有多复杂。

坑二：图纸和省份定额不匹配

这个坑很隐蔽。你拿到一份图纸，工程在山东，但你们学校要求用湖北定额。定额不同，分部分项的划分规则和费率就不同，计价时需要大量换算。

拿到图纸先确认两件事：图纸的工程地点在哪个省？你们学校的计价依据是哪个省的定额？如果省份一致，计价顺畅。如果不一致，要么换图纸，要么做好大量换算的准备。

坑三：图纸信息不完整

有些图纸是"设计单位出的施工图"，有些是"学生手绘的课程设计图"。两者区别很大——施工图有完整的平法标注、做法表、材料等级表；课程设计图可能只有平面图，没有配筋详图。

拿到图纸先翻结构总说明，看看有没有材料强度等级表、抗震参数、基础形式说明。没有这些信息，建模时大量参数要靠猜，计价时无法确定混凝土强度等级，论文里工程概况也没法写完整。

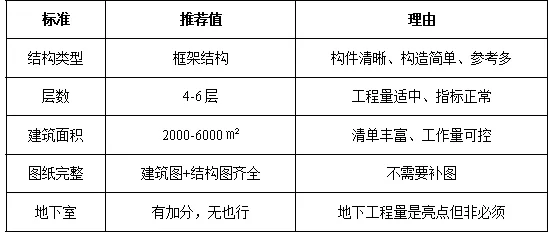

Chapter.03一张表总结

选图纸这件事，说白了就是"在能力和时间之间找平衡"。选一个标准工程，把它做完整做扎实，比什么都重要。

选好图纸了，下一步就是写开题报告。下一篇来讲开题报告怎么写。
