电磁阀设计做到绕线这一步，常会碰到一个难题：磁路计算需要这么多匝，骨架却只有这么大，换粗一点的铜线，最后几层绕不进去；换细一点，虽然装下了，线圈电阻、电流和吸合性能又都变了，线径看起来只是图纸上的一个尺寸，实际上牵着整个电磁驱动设计。尤其在航天推进系统中，阀门的体积、质量、供电和温度都有边界，不能靠无限加大线圈解决问题，不过，标题里的“细了容易发热”，要先说明条件。细线不一定比粗线发热多，恒压驱动与恒流驱动，结论可能不同。**选线径真正要回答的是：这组绕线能不能装得下，能不能在规定时间内打开阀门，连续工作后又会热到什么程度。
一、先确定阀门需要什么，再讨论用多粗的线
推进系统中的电磁阀，有的控制液体推进剂，有的切换冷气，有的管理电推进系统的氙气供应。即使外形接近，线圈的工作任务也可能相差很大。短脉冲阀关注电流建立速度和重复动作；长时间通电的阀门更关注保持功耗与温升；磁保持自锁阀则主要在切换状态时通电，不能直接套用连续通电线圈的热设计方法，开始选线径前，应先确定阀芯在整个行程中的负载：弹簧力多大，压差是帮助开启还是阻碍开启，静置后有没有额外黏附，摩擦和装配偏差会增加多少阻力。随后通过磁路分析，确定不同位置需要多少磁动势。磁动势可以先理解为“匝数与电流共同提供的励磁能力”，工程上常用安匝表示。例如，1000匝通过0.5安电流，就是500安匝。但500安匝不是500牛，也不能脱离气隙、磁极面积和材料，直接换算成某个固定吸力。线径设计的输入，应当是经过磁路校核的励磁需求，而不只是一个额定电流。
二、粗线绕不下，究竟挤掉了什么
绕线空间里装的并不全是铜。每根导线外面有漆膜，绕组与骨架、外壳之间有绝缘要求，出线、层间过渡和绕制偏差也要占地方。计算电阻时用裸铜直径，计算能绕多少匝时却要用包含绝缘层的成品外径。这两个尺寸一旦混用，图纸上能装下的绕组，到车间就可能装不下，假设裸铜直径从0.15毫米增加到0.20毫米，直径只增加约三分之一，铜截面积却增加约78%。因此，线变粗之后，每层匝数和可绕层数都可能减少，并不是少绕几圈那么简单。实际排线还受漆膜等级、尺寸公差、排列方式和绕线张力影响。漆包线厂商的工程数据通常会分别列出裸线尺寸、成品外径和单位长度电阻，选型时应同时查看，反过来，细线可以容纳更多匝，但总线长通常也随之增加。更细的截面加上更长的导线，会使电阻明显上升。在固定电压下，电流随之下降，新增的匝数不一定能补回减少的电流。
三、把两个绕线方案放在一起算

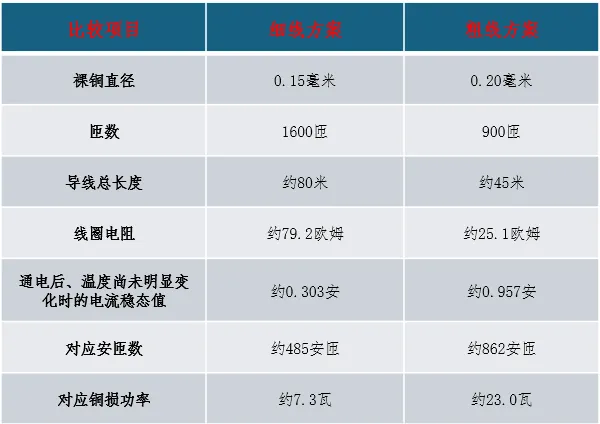

下面是用于解释选型关系的假设算例，不是某家航天阀门的实测数据，也不是推荐设计。假设两种方案经过初步排线，分别能绕1600匝和900匝；平均每匝长度均近似取50毫米，线圈端电压为24伏，铜线温度为20℃。采用铜电阻率约0.0175欧姆·平方毫米／米，暂不计引线和接点电阻，得到：
这组结果说明了两个问题。细线方案虽然多绕了700匝，励磁能力却更低；粗线方案虽然电阻小，接在同样24伏电源上，总发热功率反而更大。因此，“粗线电阻小，所以一定凉快”和“细线电阻大，所以一定更热”，都少说了驱动条件，如果某个磁路在规定工况下需要600安匝，细线方案在这个静态估算中就不够；粗线方案虽然超过600安匝，却还要回答23瓦能否散出去、驱动器能否供电、短脉冲期间电流能否及时达到要求。它可能适合短时吸合，却未必适合一直以这个功率保持。真正的设计工作，是继续调整匝数、线径、驱动方式或磁路，而不是看到较大的安匝数就定型。
四、发热判断之前，先问电流是谁决定的
如果驱动器把电流保持不变，换用电阻更大的绕组，铜损会增加。但如果线圈直接接在固定电压上，电阻增加会使电流下降，铜损反而减少。后一种情况下，线圈可能没有想象中热，却已经因为励磁不足而打不开，还存在一种容易忽略的比较：在磁路、平均匝长、铜填充量大致相同，并且最终达到相同安匝数的理想条件下，细线多匝与粗线少匝的铜损可能接近。它们更多是在用不同的电压、电流组合完成相近的任务。因此，单独比较线径，不能判断哪个方案更省电。
五、常温算够了，高温可能又不够
铜线变热后，电阻会上升。按常用近似温度系数估算，从20℃升到80℃，电阻增加约24%。在恒压驱动下，电流和安匝数会下降约19%。上述细线方案的485安匝，会降到约392安匝；粗线方案的862安匝，会降到约697安匝。这是电阻温度变化的计算结果，不是温升试验结果。
假如线圈端电压同时从24伏降到20伏，粗线方案在80℃时就只剩约581安匝，前面常温下看似满足的600安匝要求，此时已经不能满足。因此，需要核对的是线圈端的最低可用电压，而不只是星上母线的标称电压；线束、开关器件和电流检测电阻的压降，都应计入，换成恒流驱动，可以减小电阻变化对励磁的影响，但并没有消除热问题：维持相同电流时，热态电阻越大，铜损越大，而且驱动器必须有足够的电压余量。另一个必须分清的概念是，环境80℃不代表绕组80℃。线圈自热、推力器传热和安装结构温度，都可能使铜线更热。
六、绕得下，也不代表来得及吸合
线圈电流不会在通电瞬间达到表中的数值。它的上升过程受到电感、电阻、驱动电压以及衔铁运动的共同影响。对于推进系统中的短脉冲阀，如果指令已经结束，电流还没有建立到足够水平，那么静态吸力再大也没有用。因此，每次改变线径和匝数，都应重新检查电流波形与动作时间。采用“较强励磁吸合、较低电流保持”可以降低持续发热，但吸合持续时间和保持电流必须覆盖真实负载、温度与电压变化，不能直接规定所有阀门都按某个固定比例降压。采用PWM保持时，还要根据实际电流波形计算发热，不能只看平均电流。
七、航天线圈的温升，不能只在空气里测
线圈发出多少热，与最终升到多少度，是两件事。真空中缺少环境空气对流，热量仍可通过骨架、灌封层、壳体和安装面传导，也可通过辐射交换。安装面的温度、接触热阻和推力器的热传递，都会改变绕组温度，因此，改善散热有时比加粗导线更有效，但灌封也不是填满就算完成。材料的导热、绝缘、真空放气、固化收缩和热膨胀都要协调。填充不充分可能形成局部热阻，过大的固化应力又可能损伤细线或引出端。漆包线的耐热等级，也不能直接当作整只阀门允许达到的工作温度，测温同样要分层看：壳体温度反映不了全部绕组温度；通过电阻变化推算的主要是绕组平均温度，也不能自动代表最热点。最终应把热分析与代表性安装条件下的热真空试验结合起来。
八、线径最后怎么定下来
合理的顺序是：先确定负载与磁路需求，再给出供电、驱动电流和功耗边界，接着用实际成品线径检查绕线空间，对几个候选方案，分别计算冷、热态电阻和电流，检查整个行程的吸力与响应，最后核对温升和制造可行性，低温高电压可能决定最大电流，热态低电压可能决定开启裕量，长时间保持或密集脉冲则可能决定最高温度，不能指望一个工况包办全部校核，样件验证也不应止于“通电会动”。还要检查吸合与释放、流量、泄漏、绝缘，以及热循环、振动和寿命试验后的变化。细线出线处是否可靠固定，漆膜是否被损伤，实际绕组电阻是否稳定，往往直接影响批次一致性，线圈线径最终选中的，不应只是一个“能绕进去”的尺寸，它应当让这只阀门在供电不足时仍能按时动作，在持续工作时不过热，在制造与环境试验后仍保有足够的性能裕量。这些条件都满足，线径才算真正选对。
