电动车的结构保养与检修具体培训内容

掌上摩音 / 电车知音系列｜五级职业技能标准化培训大纲

整套体系总学时：420 学时五级初级工 120 学时｜四级中级工 100 学时｜三级高级工 80 学时｜二级技师 60 学时｜一级高级技师 60 学时

第一篇章 五级・初级工（基础认知 + 基础保养 + 基础维修）120 学时

第一篇 电动车维修基础知识

第一章 电动车整体概述与行业标准

第六节 国内外主流品牌车型结构特点与常见通病

授课目标：区分国内一线、二线品牌以及海外合资 / 进口品牌的设计思路、装配工艺差异；掌握各品牌先天结构特点、出厂结构性通病、高频易损部位；能够快速识别品牌车型，针对性排查故障，匹配维修方案与配件；建立品牌设计差异决定故障类型的维修思维，避免统一套用维修方案，减少误判返工）

一、本节核心定义

不同品牌电动车，在车架结构、电机方案、电控调校、线束布局、减震匹配、塑料壳体装配上有完全不同的设计取向。一线品牌重可靠性、通用性；二线品牌重性价比，在看不见的内部结构进行成本取舍；海外品牌侧重人机工程与智能集成，但配件通用性差、维修门槛高。维修重点：很多故障不是配件损坏，而是品牌本身的结构性先天缺陷，维修时要提前预判，一次性根治，防止反复返修。

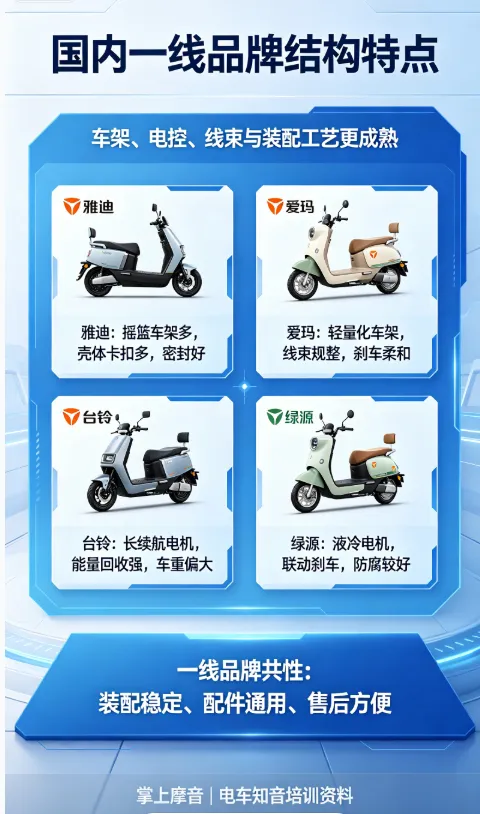

二、国内一线主流品牌（雅迪、爱玛、台铃、绿源）

共同设计优势

1. 车架：主管材加厚，关键受力点增加加强筋，采用机器人满焊，车架抗扭性能强，长期颠簸不容易散架异响；
3. 电控电机：自主调校控制器，能量回收、限流保护逻辑成熟，BMS 电池保护策略完善，电池兼容性好；
5. 装配工艺：线束分段布置，波纹管包裹，插件带防水胶套，螺丝统一扭矩装配，标准化流水线生产；
7. 配件通用性高，全国售后网点多，配件采购方便，维修成本低。

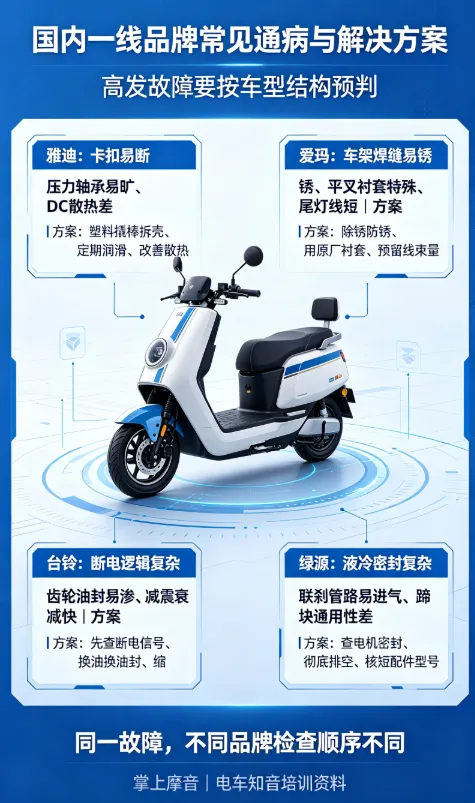

品牌单独结构特点、通病、解决方案

1、雅迪

结构特点：车架摇篮式结构居多，壳体卡扣点位多，液压减震调校偏舒适；自研 TTFAR 电机、石墨烯电池配套方案，整车密封防护等级高。结构性通病① 外壳卡扣数量多，拆装容易断裂，维修拆壳风险高；② 部分老款车型方向柱压力轴承座设计单薄，长期重载容易出现车头旷量；③ 集成式 DC 转换器内置在仪表仓，仓内空间狭小，散热差，高温环境容易损坏。解决方案拆外壳使用塑料撬棒，禁止硬撬；定期保养压力轴承加注润滑脂；DC 故障优先检查仓内通风，必要时外部加装散热。

2、爱玛

结构特点：整车轻量化设计，车架几何偏向城市通勤，刹车系统调校柔和，部分车型搭载引擎 MAX 系统，线束布局规整。结构性通病① 轻量化车架采用薄壁钢管，长期重载、颠簸，焊缝位置容易出现锈蚀；② 后平叉衬套规格特殊，市场通用衬套难以匹配；③ 部分车型尾灯线束较短，后轮震动拉扯线束，容易断线。解决方案定期除锈防锈；更换平叉衬套优先选用原厂件；维修尾灯线束预留缓冲余量，增加线束固定卡扣。

3、台铃

结构特点：主打长续航，电机优化省电，控制器能量回收强度高，减震偏硬，适合长途通勤。结构性通病① 能量回收力度大，刹车断电信号逻辑复杂，转把、断电开关轻微接触不良，容易报故障；② 齿轮箱油封尺寸特殊，长时间高速行驶容易渗油；③ 整车自重偏大，减震弹簧疲劳速度更快。解决方案检修优先测试刹车断电信号；更换齿轮油同时更换原厂油封；重载营运车辆缩短减震检查周期。

4、绿源

结构特点：液冷电机为核心卖点，刹车系统多采用联动刹车，车架防腐工艺好。结构性通病① 液冷电机密封结构复杂，一旦壳体破损，冷却液泄漏，维修难度大；② 联动刹车管路长，管路进气概率更高，容易出现刹车手感发软；③ 刹车底板结构特殊，鼓刹蹄块通用性差。解决方案检修电机重点检查壳体密封；液压制动维修必须彻底排空；更换制动配件优先核对型号。

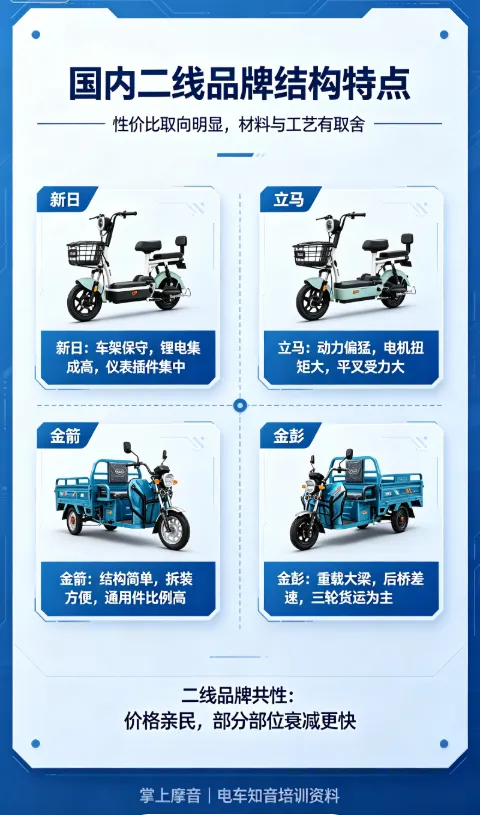

三、国内二线主流品牌（新日、立马、金箭、金彭等）

共同设计优势

价格亲民，动力参数调校激进，车架结构简单，外壳卡扣少，拆装维修方便；三轮车型载重结构扎实，适合乡镇营运。

共性结构性通病

1. 装配工艺：点焊替代满焊，关键焊缝强度不足；线束护套简化，部分插头缺少防水胶圈；
2. 材料取舍：车架管材壁厚减薄、塑料件采用回收料，壳体容易脆裂；
3. 电控方案：多采用外购通用控制器，保护逻辑简单，过载保护阈值偏高，容易烧控制器、电机；
4. 减震调校成本压缩，阻尼匹配差，新车舒适，1-2 年后快速衰减。

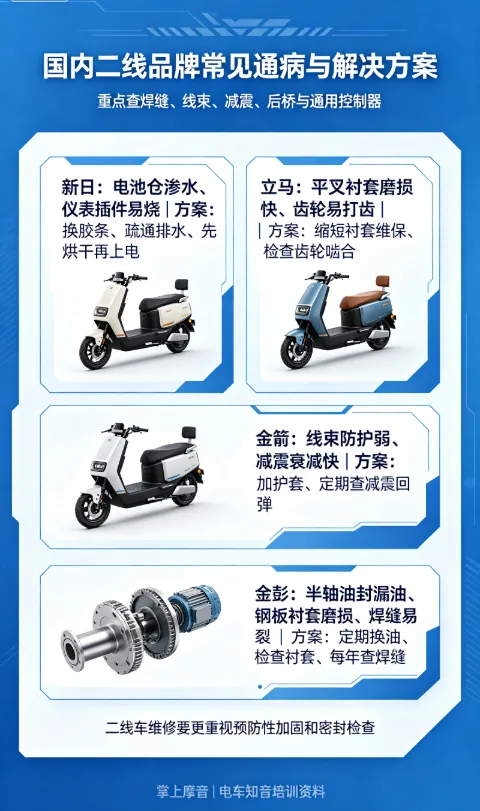

品牌单独结构特点、通病、解决方案

1、新日

结构特点：车架设计保守，锂电车型集成化高，智能仪表配置普及。通病：集成电池仓密封胶条老化快，渗水；仪表插件集中，进水容易连带烧毁多个电器。解决方案：老化胶条直接更换，仓内预留排水孔；进水后禁止直接通电，烘干检测再上电。

2、立马

结构特点：动力调校猛，电机扭矩大，爬坡性能强。通病：大扭矩输出，后平叉受力大，衬套磨损速度快；齿轮箱承受冲击大，容易打齿。解决方案：缩短平叉衬套维保周期；维修传动系统重点检查齿轮磨损，不要只看电机。

3、金彭（三轮主力）

结构特点：重载大梁车架，后桥差速传动，主打货运三轮。通病：后桥半轴油封容易漏油；重载工况下钢板衬套磨损快；车架焊接点应力集中，长期重载焊缝开裂。解决方案：定期更换后桥齿轮油、油封；重载车型每年检查车架焊缝。

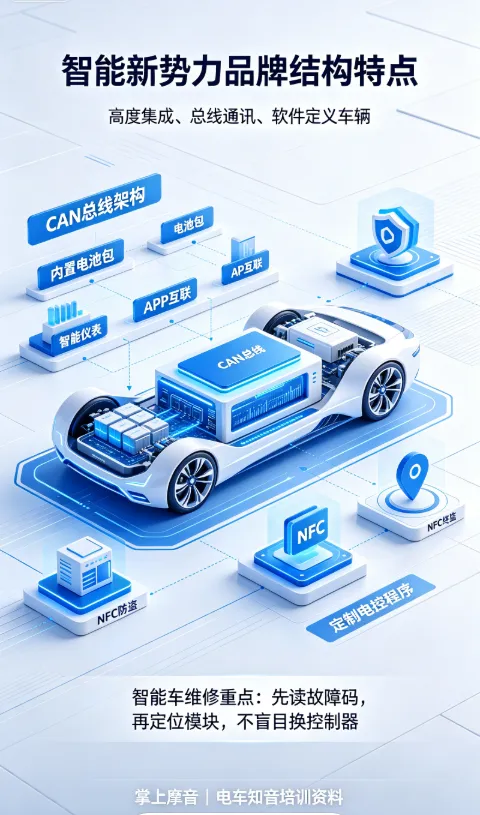

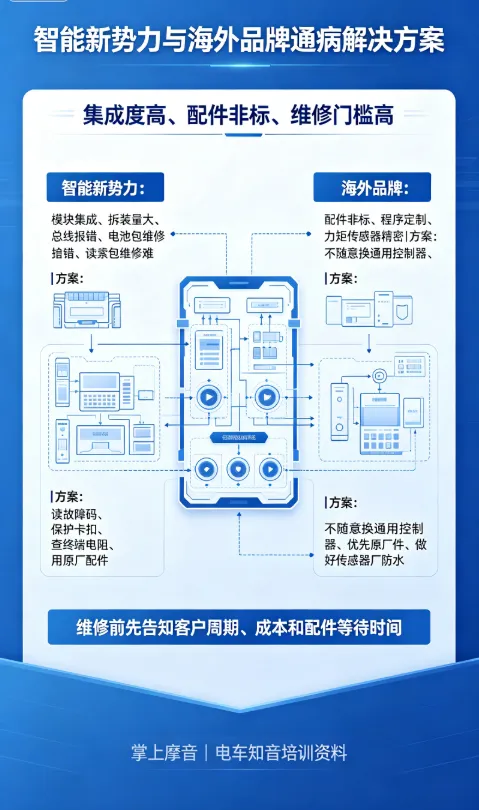

四、国内智能新势力品牌（小牛、九号、极核）

结构特点高度集成化整车，CAN 总线通讯，APP 互联、NFC、定位防盗为标配；车架采用高强度钢管 / 铝合金，电控为整车定制程序，中置电机版本重心低，操控优秀。

结构性通病

1. 整车模块化集成设计，故障维修多需要更换总成，很少单独更换小零件，维修成本高；
2. 线束全部集成在整车内部，外壳覆盖件多，检修拆装工作量巨大；
3. CAN 总线通讯，任意一个模块故障，会导致整车通讯报错，仪表乱码；
4. 电池多为内置不可拆卸设计，电池包维修门槛高，普通维修店难以拆解；
5. 配件市场流通少，大多需要原厂订货，等待周期长。

解决方案维修前读取整车故障码，定位故障模块；拆装壳体做好卡扣保护；总线故障优先排查终端电阻、通讯线束，不要盲目更换控制器。

五、海外合资 / 进口两轮电动品牌（本田、雅马哈、博世中置助力系统车型）

结构特点

整车人机工程优秀，制动、减震匹配细腻，加工精度高；本田 UBE 等合资款车架焊接工艺稳定，耐用度高；日系助力车多采用中置助力电机，力矩传感器精准。

结构性通病

1. 整车零部件非标设计，配件通用性极差，国内副厂配件极少；
2. 电控程序为海外原厂标定，不能随意替换国产通用控制器，替换后限速、功能失效；
3. 力矩传感器精密，进水、磕碰容易损坏，检测设备要求高；
4. 保养配件、制动液、轴承规格多为海外标准，采购周期长。

解决方案优先使用原厂配件；电控损坏不直接替换国产通用控制器；检修传感器避免大力敲击，做好防水防护。

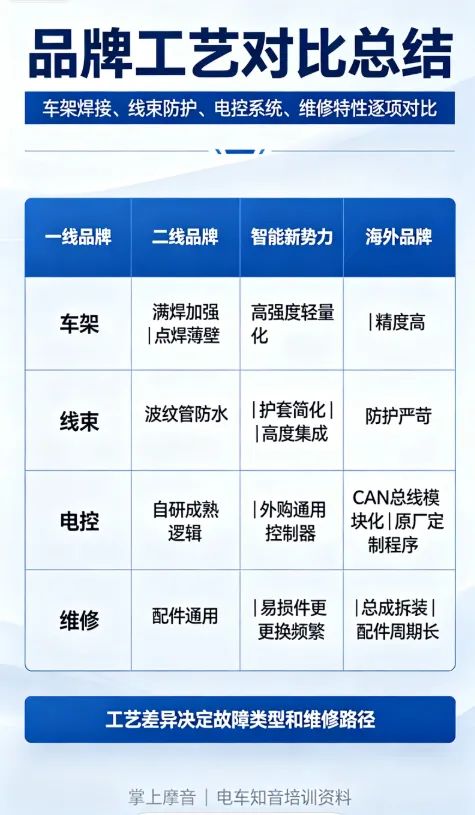

六、一线品牌 vs 二线品牌 vs 智能新势力 vs 海外品牌 工艺对比总结

1. 车架焊接
   ：一线满焊 + 加强筋；二线点焊，薄壁管材；智能新势力高强度轻量化车架；海外品牌焊缝加工精度最高。
2. 线束防护
   ：一线波纹管 + 防水插件；二线简化护套；智能车线束高度集成；海外品牌线束防护标准严苛。
3. 电控系统
   ：一线自研成熟保护逻辑；二线外购通用控制器；智能品牌 CAN 总线模块化；海外专用定制程序。
4. 维修特性
   ：一线维修简单、配件好找；二线易损件更换频繁；智能车总成维修，拆装复杂；海外车配件难采购，维修门槛最高。

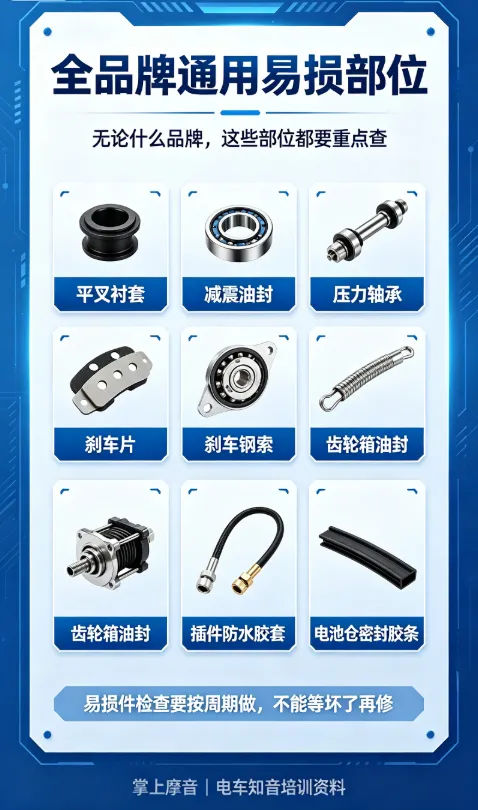

七、全品牌通用易损部位汇总（维修必查清单）

1. 悬架类：平叉橡胶衬套、减震油封、方向柱压力轴承；
2. 制动类：刹车片 / 蹄块、刹车钢索、液压碟刹油封、制动油管；
3. 传动类：轮毂齿轮箱油封、齿轮油、缓冲胶块；中置车型链条、牙盘；
4. 电器类：插件防水胶套、DC 转换器、断电开关、仪表接插件；
5. 电池系统：电池仓密封胶条、BMS 通讯插头。


八、维修实操核心原则

1. 维修一台车，先识别品牌、车型版本，预判该品牌先天通病，优先检查品牌高发故障点；
2. 不能用二线车维修思路修智能集成车型，智能车总线故障优先查通讯，不要盲目换件；
3. 海外品牌、智能新势力车型，维修前提前告知车主配件采购周期、维修成本；
4. 维修完工验收，除性能指标测试，还要复查该品牌结构性薄弱点，提前做预防性保养，降低返修率。


九、本节系统学习总结（学员必背考点）

1. 一线品牌优势在于装配稳定、配件通用；二线主打性价比，车架、线束、减震容易衰减；智能新势力为 CAN 总线集成架构，总成维修为主；海外品牌精度高，但配件非标，维修难度大。
2. 很多反复出现的故障，属于品牌先天结构性缺陷，不是单纯零件质量问题。

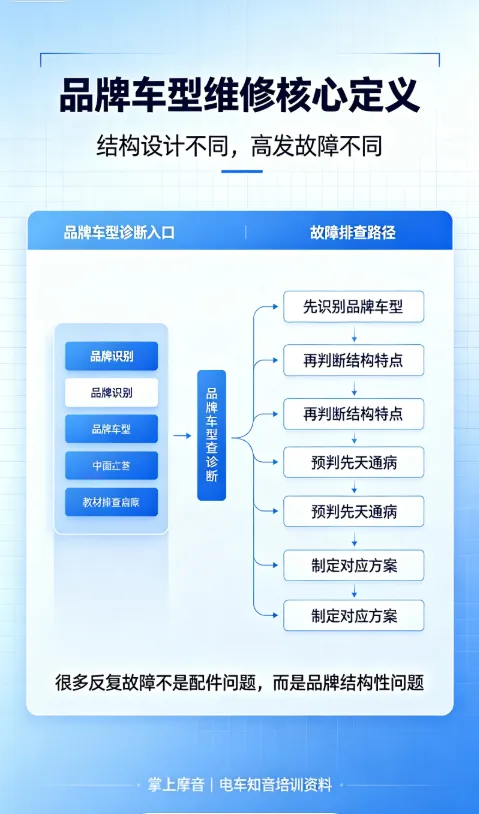

3. 维修诊断顺序：识别品牌车型→预判品牌通病→针对性检测→维修 + 预防性养护。
4. 智能总线车型，单一模块故障会引发整车系统报错，禁止直接替换普通通用控制器。
5. 车架焊缝、衬套、插件密封、齿轮箱油封，是全品牌通用高频易损位置。

本小节授课学时：2 学时

适配等级：五级初级工

考核方式：品牌车型识别口述、通病判断、维修方案制

定课程归属：掌上摩音 / 电车知音五级职业技能标准化培训体系

—— 掌上摩音/电车知音维修工培训课程
