5.6mm孔径的极限挑战
瀚柏格微型芯轴如何破解
“小孔难锁”困局？
瀚柏格专注工件夹持技术让每一次旋转都精准无误
01( 从5.6mm开始的精密艺术 )
在精密制造的世界里，
工件越小，挑战越大。
当孔径缩小至5.6mm-15.59mm之间，
传统的液压或机械夹持
往往面临“有力使不出”的尴尬
要么夹伤工件，
要么刚性不足导致震刀。
瀚柏格深知这一痛点，
基于 centroteX 系统技术，
推出了专为超小孔径设计：

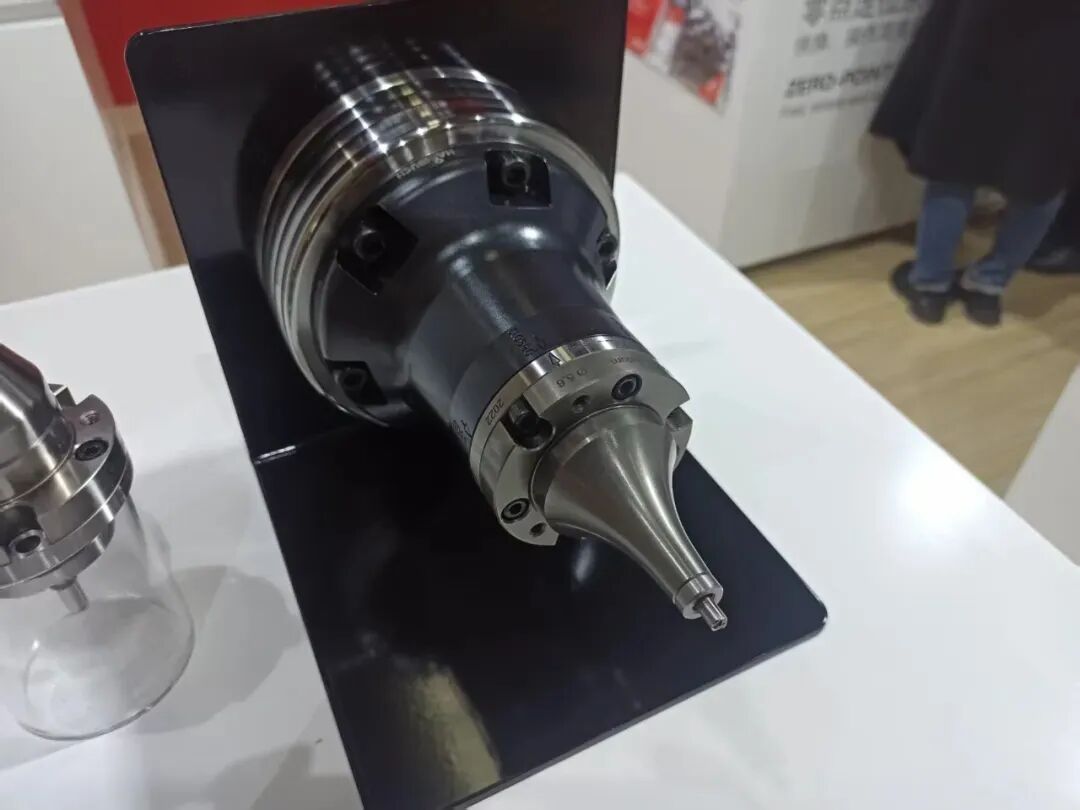

Micro Mandrel（微型芯轴）
这不仅是一副夹具，
更是对微米级精度的承诺
02( 小身材，为何有大作为 )
极致紧凑，避开干涉
为了适应极小的内孔空间，我们重新定义了芯轴的外形轮廓。模块化的设计让结构更加纤细，有效避免了与机床主轴或刀具的干涉，即使是深孔加工也能游刃有余。
径向+轴向，双重锁死
不同于普通的单向夹持，瀚柏格微型芯轴采用独特的刚性径向夹紧技术，配合回拉效应（后拉力）。
◆ 径向力：
最大可达 43 kN，确保工件内壁完美贴合。
◆ 轴向力：
最大 7.5 kN，消除加工中的轴向窜动。
这种“抱死+拉紧”的双重保障，让微小零件在6000转/分的高速下依然纹丝不动。
微米级的重复精度
在自动化产线中，每一次装夹都必须是完美的复刻。
◆ 跳动精度： ≤ 0.015 mm
◆ 重复定位精度： ≤ 0.003 mm
无需繁琐的找正过程，直接开启自动化生产，为您的机器人或龙门上下料节省宝贵时间。
03( 技术参数速查 )
能夹持 5.6mm - 15.59mm 工件的解决方案，
以下是关键数据：
☑ 夹持范围：
8种标准型号覆盖 5.6mm 至 15.59mm。
☑ 夹紧行程：
径向 0.25mm，轻松应对工件公差。
☑ 最大夹持长度：
18mm（视型号而定）。
☑ 连接方式：
标准 M16x1.5 内螺纹连接，安装简便。
“在微小零件的加工战场上，夹具决定了良率的上限。瀚柏格微型芯轴，用 0.003mm 的重复精度，守护每一件微小工件的尊严。
如果您有超细长轴、微型异形件的加工需求，欢迎联系瀚柏格技术团队，获取专属的夹持方案。”
关于瀚柏格
HAINBUCH 瀚柏格夹具是全球领先的夹具设计及制造商， 是一家70余年传承的家族企业，总部位于德国。目前我们在全球有12个子公司，共有850多位员工，同时在50个不同国家拥有销售代理商及伙伴。HAINBUCH 为全球客户所提供的不只是简单的夹具产品，而是七十年累积的夹具解决方案。我们有超过150项的专利和各种奖项的高水平工程设计。我们的产品被大量运用在世界领先的机床设备制造商、汽车制造行业及其供应商。在工业4.0的时代，瀚柏格夹具是满足自动化加工的理想选择。
