提高键槽加工的生产效率

重新思考电机轴的加工策略

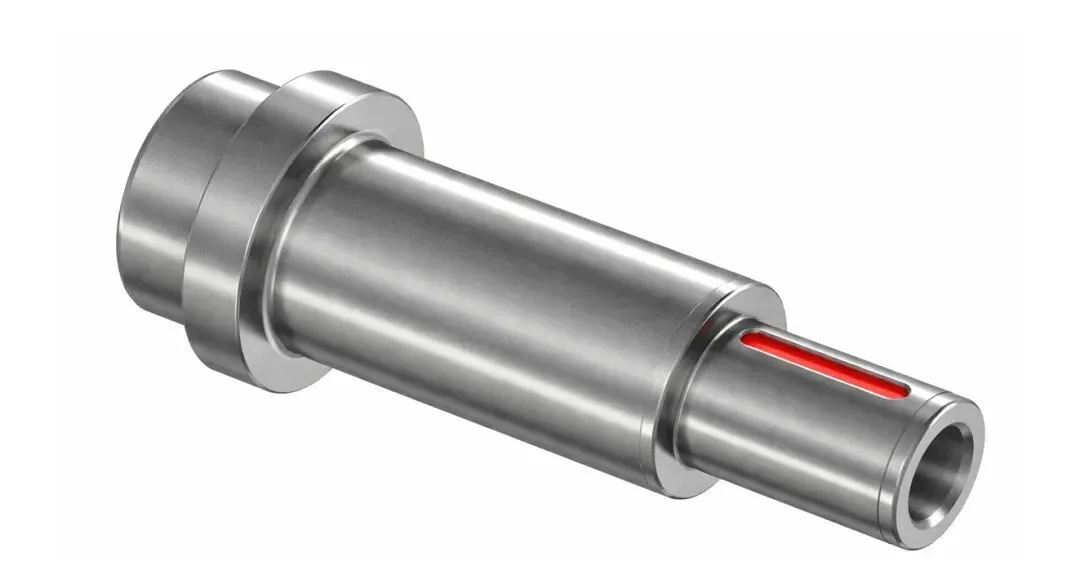

键槽是汽车和工业设备中使用的电机轴等部件上的常见特征。这些键槽通常设计为封闭式键槽，即刀具无法从工件侧面进入或退出。

由于这种进入限制，无法使用T型槽铣刀，这使得立铣刀成为加工此类特征最常用的刀具。

然而，这种方法通常在加工效率和工艺设置方面带来挑战。

键槽加工中的生产效率挑战

当使用立铣刀加工封闭式键槽时，刀具必须先切入材料，然后才能开始铣削键槽。

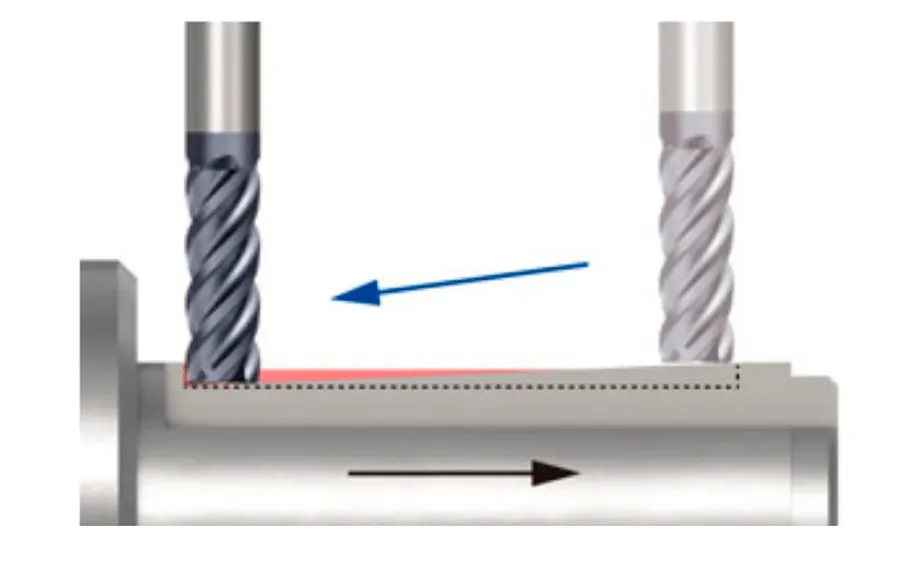

由于立铣刀的主要设计用途并非钻孔，因此切入通常通过渐进式下刀或斜坡铣运动来实现，之后刀具才开始横向切削以形成键槽。

这些策略需要多个刀具路径，从而增加了加工时间。

为了减少铣削次数，一些制造商先钻一个导向孔，然后用立铣刀进行键槽铣削。虽然这减少了铣削时间，但却引入了另一个效率低下的环节：换刀。

因此，键槽加工常常面临一个常见的权衡：

• 减少切削时间往往会增加工序数量

• 减少工序数量往往会增加设置和换刀时间

这种在加工效率和工艺复杂性之间的平衡，使得提高生产效率变得困难。

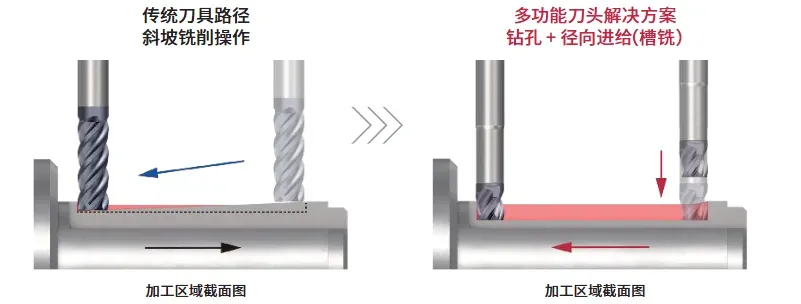

将钻孔和键槽铣削整合为一个工序

克服此限制的一种方法是重新考虑加工策略本身。

泰珂洛（Tungaloy）的TungMeister VVFH多功能铣刀头设计结合了钻孔能力和立铣刀铣削性能，允许使用单把刀具连续执行两种操作。

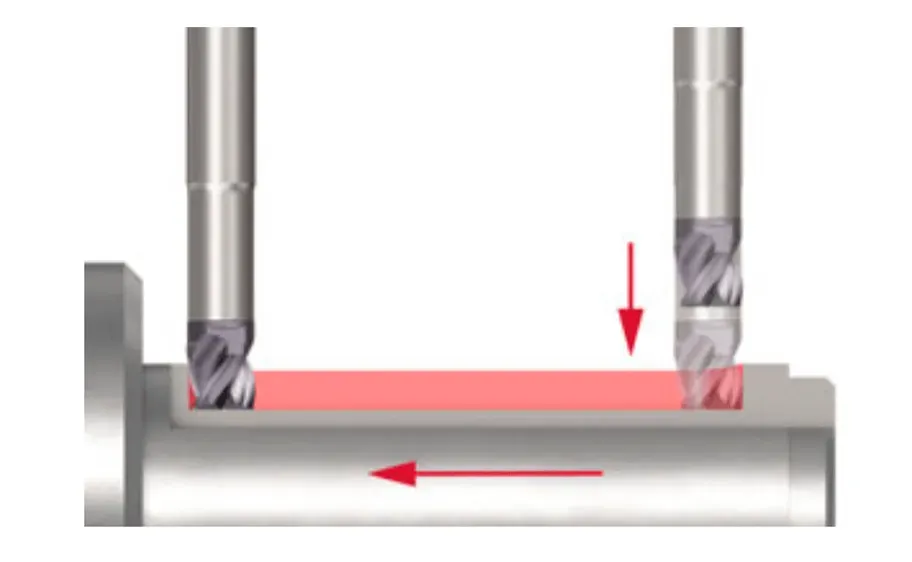

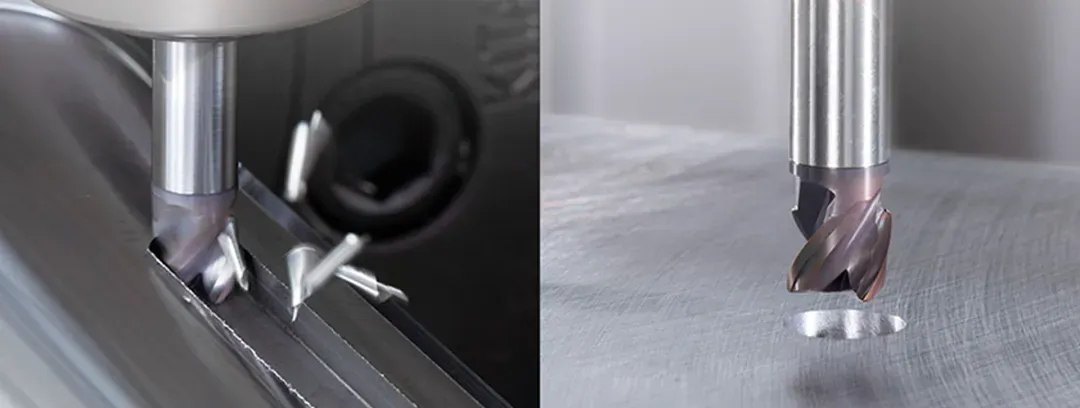

采用这种方法，刀具首先创建进入孔，然后直接继续进行键槽铣削操作。

通过消除换刀需求，制造商可以简化加工顺序，同时减少非切削时间。

TungMeister VVFH多功能铣刀头的主要设计特点

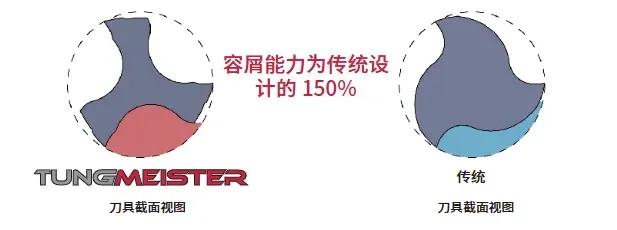

优化的容屑槽几何形状

该多功能铣刀头具有专为在钻孔操作期间高效排屑而设计的容屑槽几何形状。

这种几何形状有助于防止切屑在进入孔中堆积，并在操作从钻孔过渡到键槽铣削时保持稳定的切削条件。

有效的排屑还降低了切屑堵塞的风险，切屑堵塞可能会在深槽加工过程中引起振动或不稳定的切削。

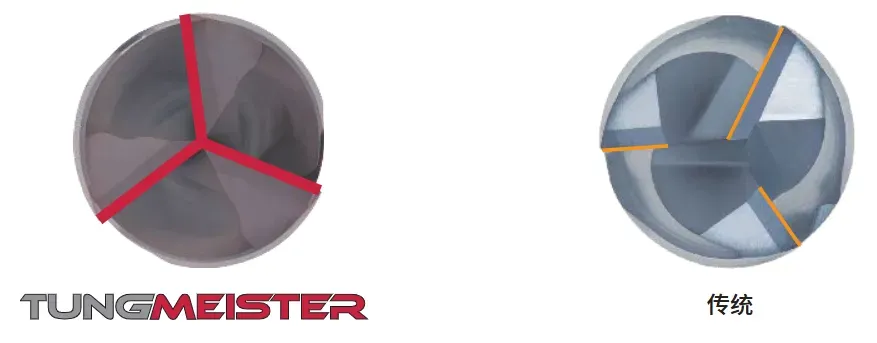

采用三刃 + 中心刃设计

该刀具采用了三刃 + 中心刃几何设计，允许所有切削刃参与钻孔过程。

与切削中心可能承受不均匀啮合的常规立铣刀相比，这种设计更均匀地分布了切削负荷。

其结果是更稳定的钻孔性能和一致的切屑形成。

将独立工序转化为连续工艺

凭借这些设计特点，传统上分开进行的操作（例如导向孔钻孔和键槽铣削）现在可以使用单把刀具连续进行。

这种方法简化了加工过程，同时在整个操作过程中保持了稳定的切削性能。

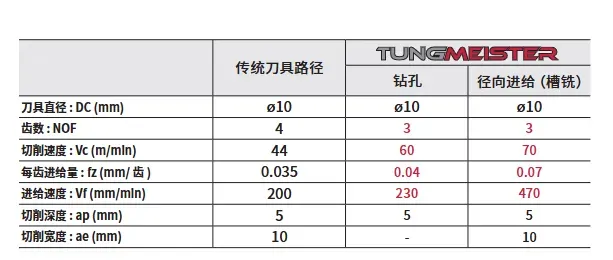

应用实例

工件： 电机轴（钢）

特征： 封闭式键槽

传统工艺

1. 钻导向孔

2. → 换刀

3. → 使用立铣刀铣削键槽

改进工艺

1. 使用TungMeister VVFH多功能铣刀头连续进行导向孔钻孔和键槽铣削

结果

• 减少设置时间

• 减少换刀次数

• 优化加工路径

• 缩短总加工时间

一种更简单的键槽加工方法

由于刀具进入受限，封闭式键槽的加工通常具有挑战性。虽然立铣刀广泛用于这些应用，但传统的加工策略常常在加工效率和工艺简单性之间产生权衡。

TungMeister VVFH多功能铣刀头通过结合改进的钻孔能力和稳定的铣削性能，提供了一种替代方法，使得钻孔和键槽铣削能够使用单把刀具连续进行。

通过简化加工过程，制造商可以减少总加工时间，同时保持稳定高效的键槽生产。
